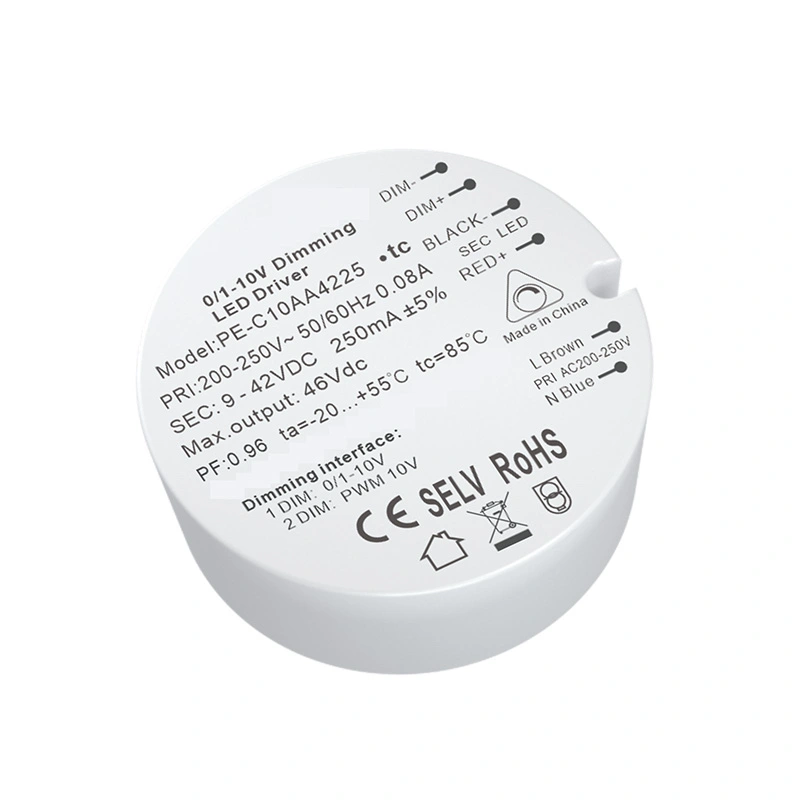

Πρόγραμμα οδήγησης LED 10W σταθερού ρεύματος 0-10V Dimmable LED

Ως κορυφαίοι προμηθευτές της Κίνας, προσφέρουμε μαζικά προγράμματα οδήγησης LED σταθερού ρεύματος 0-10V Starwell 10W, συνδυάζοντας ποιοτική απόδοση με αριστοκρατική κατασκευή. Το PE-C10 υιοθετεί έλεγχο σήματος και σήμα 0 / 1-10V για τον έλεγχο της φωτεινότητας. Οι πρώτες ύλες που χρησιμοποιούνται είναι μάρκες πρώτης γραμμής. Το εισαγόμενο τσιπ δεν έχει σχεδίαση στροβοσκοπικού φωτισμού, που ταιριάζει με μια ποικιλία προϊόντων της αγοράς Έξυπνο σύστημα θαμπής. Η έξοδος μείωσης φωτισμού PWM ελέγχει τη φωτεινότητα του LED, ελέγχει με ακρίβεια τη φωτεινότητα και η απόκλιση της θερμοκρασίας του χρώματος που μειώνεται είναι μικρή.
Η διαδικασία αγωγιμότητας θερμότητας πυριτικής πηκτής υιοθετείται εσωτερικά για να γίνει η ηλεκτρονική Η ισορροπία θερμότητας των εξαρτημάτων είναι πιο σταθερή.

Αποστολή Ερώτησης

Αναζητάτε αξιόπιστους προμηθευτές προγράμματος οδήγησης LED σταθερού ρεύματος 0-10V 10W; Η Starwell προσφέρει μεγάλες ποσότητες από το εργοστάσιό της στην Κίνα, με έμφαση στον αριστοκρατικό σχεδιασμό και τη σταθερή ποιότητα.

Το πρόγραμμα οδήγησης LED σταθερού ρεύματος 0-10V 10W με δυνατότητα ρύθμισης LED χρησιμοποιεί εσωτερικά την τεχνολογία θερμικής αγώγιμης σιλικόνης, η οποία επιτρέπει πιο σταθερή θερμική ισορροπία των ηλεκτρονικών εξαρτημάτων.

Προσδιορισμός

Μοντέλο		PE-C10AA42	PE-C10RA
ΠΑΡΑΓΩΓΗ	Τάση εξόδου	25-42Vdc	25-42Vdc
	Μέγιστη τάση εξόδου	42 Vdc	42 Vdc
	Τάση εξόδου χωρίς φορτίο	46Vdc	46Vdc
	Ρεύμα εξόδου	250 mA (150-250 mA)	250 mA (150-250 mA)
	Ισχύς εξόδου	2,25W~10,5W	2,25W~10,5W
	Επίπεδο στροβοσκοπίου	Χωρίς τρεμόπαιγμα
	Εύρος θαμπής	0 ~ 100%, μείωση φωτεινότητας LED από 0,03%
	Συχνότητα θαμπής PWM	>3600Hz
	Τρέχουσα ακρίβεια	±5%
	Λειτουργία απενεργοποίησης	Ενεργό σήμα, χωρίς πρόσβαση σήματος, εξάγει το μέγιστο ρυθμισμένο ρεύμα
ΕΙΣΑΓΩΓΗ	Διασύνδεση φωτισμού	Ρεύμα διεπαφής σήματος 0-10V 1-10V 10vpwm < 0,1mA (ποτενσιόμετρο 100k για pe-c10ra)
	Εύρος τάσης εισόδου	200-250Vac
	Συχνότητα	50/60Hz
	Ρεύμα εισόδου	<0,06A ac230v
	Συντελεστής ισχύος	PF>0,96/230V
	THD	230Vac@THD <4% (σε πλήρες φόρτωση)
	Αποτελεσματικότητα (τυπ.)	78%
	Ρεύμα εισόδου (τύπος.)	κρύο start20A@230Vac
	Anti Surge	L-N: 1,5kV
	Ρεύμα διαρροής	<0,25mA/230Vac
ΠΕΡΙΒΑΛΛΟ	Θερμοκρασία εργασίας	ta: 55°C tc: 80 °C
	Υγρασία εργασίας	20 ~ 95% RH, χωρίς συμπύκνωση
	Θερμ. Αποθήκευσης, Υγρασία	-40 ~ 80°C°, 10~95% RH
	Θερμ. Συντελεστής	±0,03%/°C(0-50)°C
	Δόνηση	10~500Hz, 2G 12min./1κύκλος, περίοδος για 72min. το καθένα κατά μήκος των αξόνων X, Y, Z.
ΠΡΟΣΤΑΣΙΑ	Προστασία από υπερθέρμανση	Έξυπνη ρύθμιση ή απενεργοποίηση του ρεύματος εξόδου εάν η θερμοκρασία PCB ≥110°C, , επανέλθει αυτόματα.
	Προστασία υπερφόρτωσης	Τερματίστε την έξοδο όταν ονομαστική ισχύς≥102%, αυτόματη ανάκτηση.
	Προστασία από βραχυκύκλωμα	Τερματίζεται αυτόματα εάν παρουσιαστεί βραχυκύκλωμα, επαναφέρει αυτόματα.
	Προστασία χωρίς φορτίο	Σταθερή τάση εξόδου.
ΑΣΦΑΛΕΙΑ & EMC	Αντοχή τάσης	I/P-O/P: 3750Vac
	Αντίσταση απομόνωσης	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Πρότυπα Ασφαλείας	IEC/EN61347-1, IEC/EN61347-2-13
	Εκπομπή EMC	EN61000-3-2 Κατηγορία C, IEC61000-3-3
	Ανοσία EMC	EN61000-4-2,3,4,5,6,8,11, EN61547
	Πρότυπο δοκιμής Strobe	IEEE 1789
ΑΛΛΟΙ	Διάσταση	D43,2×20,5mm (Μ×Π×Υ)
	Συσκευασία	Τσάντα PE
	Βάρος (G.W.)	42g±5g
Παρατηρήσεις	1. Διαφορά μεταξύ pe-c10aa και pe-c10ra: το pe-c10aa είναι 0-10V / 1-10V / PWM dimming και το pe-c10ra είναι ένα ειδικό dimming για 100k μεταβλητή αντίσταση 2. Οι μετρούμενες παράμετροι πραγματοποιούνται κάτω από το περιβάλλον AC εισόδου 230V των 25 μοιρών 3. Τροφοδοτικό σταθερού ρεύματος, σε κατάσταση μη εξασθένισης, το ρεύμα εξόδου είναι η μέγιστη καθορισμένη τιμή 4. Η τάση που συνδέεται με τη λυχνία πρέπει να βρίσκεται εντός του σημειωμένου εύρους τάσης του τροφοδοτικού 5. Αυτό το προϊόν υιοθετεί τη διαδικασία διάχυσης θερμότητας γέλης πυριτίου αγωγιμότητας θερμότητας για να εξισορροπήσει την εσωτερική θερμοκρασία και να εξασφαλίσει την ασφάλεια και την αξιοπιστία του προϊόντος 6. Απόσταση δοκιμής γραμμής σήματος: 1,5m2 θωρακισμένη γραμμή, 200m με 40 τροφοδοτικά. Λόγω του παράγοντα απόστασης, η απόσταση επιμηκύνεται και ο αριθμός των χειριστηρίων θα μειωθεί. Το μήκος της γραμμής σήματος είναι Η αύξηση θα οδηγήσει σε σήμα εξασθένηση, επομένως ο αριθμός των ελεγχόμενων λαμπτήρων θα μειωθεί με την αύξηση της απόστασης ελέγχου

Χαρακτηριστικά:

1,0-10v/1-10v Constant Current Dimmable LED Driver

2.Τάση εισόδου: 200V-250V @ 50/60Hz

3.Τάση εξόδου: 25-42Vdc

Η έξοδος ψηφιακού ελέγχου υιοθετείται χωρίς στροβοσκοπικό

3. Φυσική ψύξη αέρα, ανθεκτική στην υγρασία, αγωγιμότητα θερμότητας και διασπορά θερμότητας πηκτής πυριτίου4. Σχέδιο εξαιρετικά μικρού όγκου

5. Λειτουργία πολλαπλής προστασίας

6. Η θερμοαγώγιμη γέλη πυριτίου έχει υψηλή απαγωγή θερμότητας και αντοχή στη θερμοκρασία

7. Χωρίς σχέδιο Flicker

Εφαρμογή:

1. Πηγή φωτός Led

2. Έξυπνος φωτισμός βίλας

3. Υπάρχει δυνατότητα πρόσβασης στο ασύρματο ευφυές σύστημα φωτισμού

4. Φωτισμός μουσείου

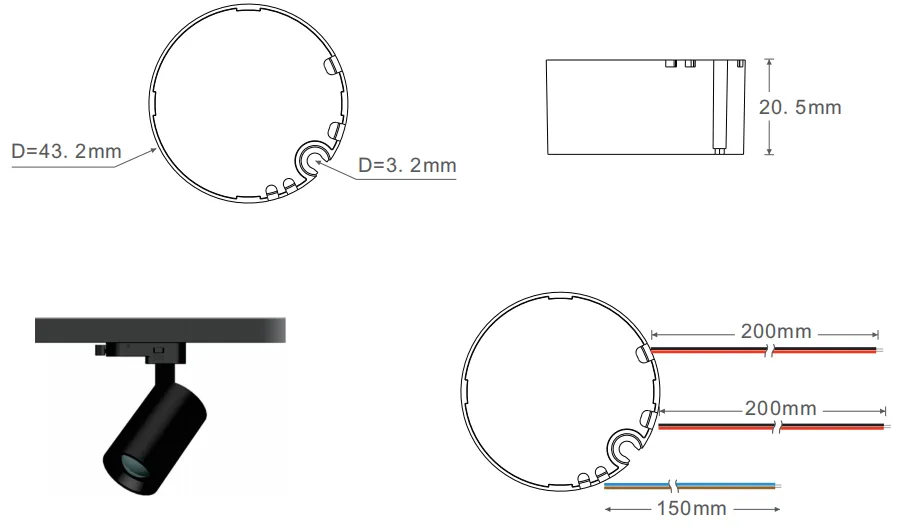

Διαστάσεις:

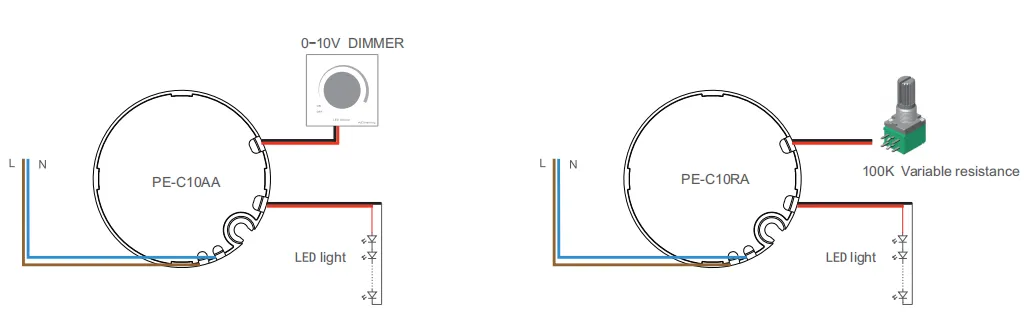

Καλωδίωση:

Οδηγίες χρήσης:

Ο ακροδέκτης εισόδου του προϊόντος συνδέεται με τη γραμμή εναλλασσόμενου ρεύματος L και τη γραμμή μηδέν n και ο ακροδέκτης εξόδου είναι καλωδιωμένος σύμφωνα με την αναγνώριση του προϊόντος. Δώστε προσοχή στους θετικούς και αρνητικούς πόλους.

1. Όταν χρησιμοποιείτε αυτό το τροφοδοτικό, προσέξτε να διακρίνετε το άκρο εισόδου και το άκρο εξόδου. Συνδέστε σωστά και ενεργοποιήστε το μόνο μετά από έλεγχο.

2. Συνδέστε πρώτα το φορτίο στην έξοδο DC, επιβεβαιώστε ότι είναι σωστό και μετά συνδέστε το τροφοδοτικό.

3. Το εύρος τάσης εισόδου του προϊόντος είναι ac20-250v, το οποίο χρησιμοποιείται εντός του καθορισμένου εύρους φορτίου και η θερμοκρασία περιβάλλοντος είναι -20 έως + 55 , Σε περιβάλλον που πληροί τις συνθήκες συντήρησης του προϊόντος,

το προϊόν απολαμβάνει 3 χρόνια δωρεάν εγγύηση. Λύσεις σε κοινά προβλήματα κατά τη χρήση:

1. Το προϊόν δεν λειτουργεί όταν είναι ενεργοποιημένο: 1. Ελέγξτε εάν η γραμμή πίεσης είναι συνδεδεμένη σωστά,

2. Εάν η γραμμή ελέγχου σήματος είναι σωστή,

3. Εάν η είσοδος και η έξοδος έχουν συνδεθεί λανθασμένα

4. Ελέγξτε εάν η γραμμή σήματος είναι βραχυκυκλωμένη (αν η λυχνία σήματος μπορεί να ανάψει όταν αποσυνδεθεί).

2. Εφόσον η παροχή ρεύματος ελέγχεται από τον αριθμό γραμμής χαμηλής τάσης, οι θωρακισμένες γραμμές σήματος πρέπει να χρησιμοποιούνται όσο

είναι δυνατό στην πραγματική χρήση για να εξασφαλιστεί η ποσότητα και η απόσταση ελέγχου.

Διαφορά μεταξύ 0-10V και 1-10V:

1. Όταν χρησιμοποιείτε αυτό το τροφοδοτικό, προσέξτε να διακρίνετε το άκρο εισόδου και το άκρο εξόδου. Παρακαλώ καλώδια

σωστά και ενεργοποιήστε μόνο μετά από έλεγχο.

2. Συνδέστε πρώτα το φορτίο στην έξοδο DC, επιβεβαιώστε ότι είναι σωστό και μετά συνδέστε το τροφοδοτικό.

3. Το εύρος τάσης εισόδου του προϊόντος είναι ac20-250v, το οποίο χρησιμοποιείται εντός του καθορισμένου εύρους φορτίου και η θερμοκρασία περιβάλλοντος είναι -20 έως + 55 ,

Σε περιβάλλον που πληροί τις συνθήκες σέρβις του προϊόντος, το προϊόν απολαμβάνει δωρεάν εγγύηση 3 ετών.

Λύσεις σε κοινά προβλήματα κατά τη χρήση:

1. Το προϊόν δεν λειτουργεί όταν είναι ενεργοποιημένο: 1. Ελέγξτε εάν η γραμμή πίεσης είναι συνδεδεμένη σωστά,

2. Εάν η γραμμή ελέγχου σήματος είναι σωστή,

3. Εάν η είσοδος και η έξοδος έχουν συνδεθεί λανθασμένα

4. Ελέγξτε εάν η γραμμή σήματος είναι βραχυκυκλωμένη (αν η λυχνία σήματος μπορεί να ανάψει όταν αποσυνδεθεί).

2. Εφόσον η παροχή ρεύματος ελέγχεται από τον αριθμό γραμμής χαμηλής τάσης, οι θωρακισμένες γραμμές σήματος πρέπει να χρησιμοποιούνται τόσο πολύ

όσο το δυνατόν στην πραγματική χρήση για να εξασφαλιστεί η ποσότητα και η απόσταση ελέγχου.
