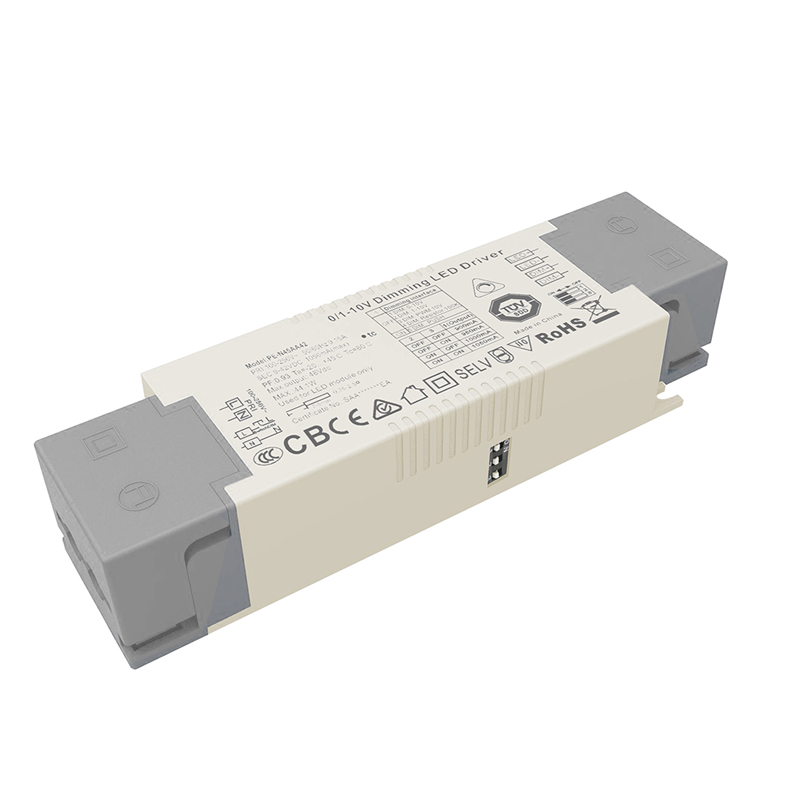

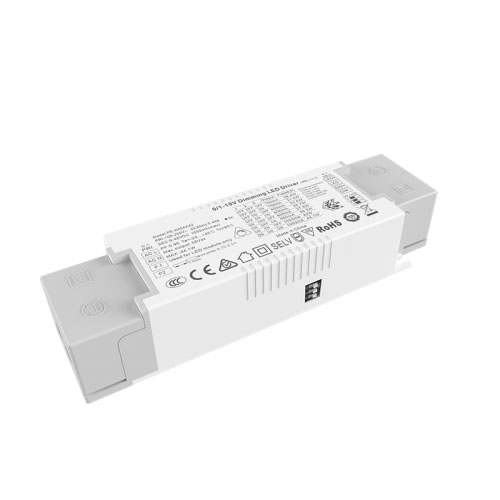

Πρόγραμμα οδήγησης LED 45W σταθερού ρεύματος 0-10V Dimmable LED
  • Πρόγραμμα οδήγησης LED 45W σταθερού ρεύματος 0-10V Dimmable LEDΠρόγραμμα οδήγησης LED 45W σταθερού ρεύματος 0-10V Dimmable LED
  • Πρόγραμμα οδήγησης LED 45W σταθερού ρεύματος 0-10V Dimmable LEDΠρόγραμμα οδήγησης LED 45W σταθερού ρεύματος 0-10V Dimmable LED

Πρόγραμμα οδήγησης LED 45W σταθερού ρεύματος 0-10V Dimmable LED

Η STARWELL είναι ένας από τους επαγγελματίες κατασκευαστές και προμηθευτές οδηγών LED σταθερού ρεύματος 0-10 V της Κίνας, αν ψάχνετε για το καλύτερο πρόγραμμα οδήγησης LED σταθερού ρεύματος 0-10V 45W σταθερού ρεύματος με χαμηλή τιμή, συμβουλευτείτε μας τώρα!

Αποστολή Ερώτησης

Η STARWELL είναι ένας ικανός κατασκευαστής και προμηθευτής του προγράμματος οδήγησης LED σταθερού ρεύματος 0-10V σταθερού ρεύματος 45W στην Κίνα. Αν ψάχνετε για το καλύτερο 45W Constant Current 0-10V Dimmable LED Driver σε προσιτή τιμή, επικοινωνήστε μαζί μας αμέσως!

Το πρόγραμμα οδήγησης 0-10V/1-10V/10V PWM/100K είναι ένα από τα προγράμματα οδήγησης LED σταθερού ρεύματος που αναπτύχθηκε από την εταιρεία μου με υψηλό συντελεστή ισχύος, υψηλή απόδοση, υψηλή ακρίβεια, τη χρήση του αποδοτικού σταθερού τσιπ ελέγχου διακόπτη χαμηλής απώλειας και τα εξαρτήματα υψηλής απόδοσης το καθιστούν με χαμηλό θόρυβο, εξοικονόμηση ενέργειας, προστασία του περιβάλλοντος, μεγάλη διάρκεια ζωής και άλλα χαρακτηριστικά.

Τα PE-N30AA/PE-N45AA έχουν πέντε λειτουργίες dimming, χρησιμοποιήστε το διακόπτη DIP για να επιλέξετε το PUSH dimming.

Διασύνδεση φωτισμού:

1,0-10V dimming, χρησιμοποιήστε τυπική ρύθμιση 0-10V/100K 10V PWM.

2. PUSH dimming.


Χαρακτηριστικά προγράμματος οδήγησης LED σταθερού ρεύματος 0-10V σταθερού ρεύματος 45W:

1. Ενσωματωμένο 0-10V/1-10V/10V PWM/100k αντιστάτης θαμπώματος

2. Έξοδος χωρίς τρεμόπαιγμα

3. Διεθνής καθολική τάση εισόδου AC (100-265VAC)

4. Ασφάλειες: βραχυκύκλωμα υπέρβασης τάσης/over ρεύματος

5. Τεχνολογία θερμικής αγωγής γέλης πυριτίου, φυσικός ψυχρός άνεμος

6. Ενσωματωμένο MCU, θα προσαρμοστεί 0-10V και 1-10V

7. Εύρος μείωσης φωτεινότητας 0-100%

8. Τερματικό γρήγορου τύπου, ασφαλές και βολικό

9. Το σήμα της εσωτερικής σχεδίασης συνδέεται με το αντίστροφο κύκλωμα, ένα από τα οποία δεν θα επηρεάσει τον έλεγχο του άλλου οδηγού

10. Κατηγορία προστασίας II

11. Πέντε χρόνια εγγύηση

12. Πιστοποιητικά TUV CE SAA C-TICK ENEC

13. 147,5*42,5*30 χλστ


Λίστα μοντέλων προγράμματος οδήγησης LED σταθερού ρεύματος 0-10V σταθερού ρεύματος 45W:

Ρύθμιση σταθερού ρεύματος 0/1-10V

Σειρά Θαμπό Μοντέλο Εισαγωγή Εξουσία PF Τάση εξόδου Ρεύμα εξόδου
PE-N30AA

21-30W
0-10V
1-10V
PWM 10V
100K Αντίσταση PUSH
PE-N30AA42 AC100-250V 29,4 W 0,88-0,96 PF THD<10% 9-42V 350/400/450/500/550/600/650/700 mA
PE-N45AA

30-45W
0-10V
1-10V
PWM 10V
100K Αντίσταση PUSH
PE-N45AA42 AC100-250V 44,1 W 0,88-0,96 PF THD<10% 9-42V 700/750/800/850/900/950/1000/1050 mA



Εφαρμογή προγράμματος οδήγησης LED σταθερού ρεύματος 0-10V σταθερού ρεύματος 45W:

1. Μονόχρωμη πηγή φωτός Led

2. έξυπνος φωτισμός βίλας

3. Το ασύρματο ευφυές σύστημα φωτισμού μπορεί να προσπελαστεί

4. μουσειακός φωτισμός

5. εμπορικός φωτισμός υψηλής ποιότητας


Προδιαγραφές προγράμματος οδήγησης LED σταθερού ρεύματος 0-10V σταθερού ρεύματος 45W:


Μοντέλο PE-N30AA42 PE-N45AA42
ΠΑΡΑΓΩΓΗ Τάση εξόδου 9-42Vdc 9-42Vdc
Μέγιστη τάση εξόδου 42 Vdc 42 Vdc
Τάση εξόδου χωρίς φορτίο 55 Vdc 55 Vdc
Ρεύμα εξόδου 550/600/650/700 mA 900/950/1000/1050 mA
Ισχύς εξόδου 4,95W~29,4W 8,1W~44,1W
Επίπεδο στροβοσκοπίου Χωρίς τρεμόπαιγμα
Εύρος θαμπής 0~100%, LED εκκίνησης στο 0,03% δυνατό.
Συχνότητα θαμπής PWM >3600Hz
Τρέχουσα ακρίβεια ±3%
Ripple & Noise ≤2V (Χωρίς μείωση της φωτεινότητας)
ΕΙΣΑΓΩΓΗ Διασύνδεση φωτισμού Αντίσταση 0-10V/1-10V/10V PWM/100K, Ρεύμα ελέγχου σήματος < 0,1mA
Εύρος τάσης εισόδου 100-250Vac
Συχνότητα 50/60Hz
Ρεύμα εισόδου <0,37Α <0,56Α
Συντελεστής ισχύος PF>0,95/100V ac, σε πλήρες φορτίο PF>0,95/100V ac, σε πλήρες φορτίο
THD 230Vac@THD ≤15% (πλήρες φορτίο)
Αποτελεσματικότητα (tys.)
85% πλήρες φορτίο 87% πλήρες φορτίο
Ρεύμα εισόδου (τύπος.) Ψυχρή εκκίνηση 3,7A@230Vac Ψυχρή εκκίνηση 5,6A@230Vac
Anti Surge L-N: 2kV
Ρεύμα διαρροής <0,25mA/230Vac
ΠΕΡΙΒΑΛΛΟ Θερμοκρασία εργασίας ta: 45 °C tc: 80 °C
Υγρασία εργασίας 20 ~ 95% RH, χωρίς συμπύκνωση
Θερμ. Αποθήκευσης, Υγρασία -40 ~ 80°C, 10~95% RH
Θερμ. Συντελεστής
±0,03%/°C(0-50)°C
Δόνηση 10~500Hz, 2G 12min./1κύκλος, περίοδος για 72min. το καθένα κατά μήκος των αξόνων X, Y, Z.
ΠΡΟΣΤΑΣΙΑ Προστασία από υπερθέρμανση Έξυπνη ρύθμιση ή απενεργοποίηση του ρεύματος εξόδου εάν η θερμοκρασία PCB ≥110°C, , επανέλθει αυτόματα.
Προστασία υπερφόρτωσης Τερματίστε την έξοδο όταν ονομαστική ισχύς≥102%, αυτόματη ανάκτηση.
Προστασία από βραχυκύκλωμα Τερματίζεται αυτόματα εάν παρουσιαστεί βραχυκύκλωμα, επανέρχεται αυτόματα.
Προστασία χωρίς φορτίο Σταθερή τάση εξόδου.
ΑΣΦΑΛΕΙΑ & ΗΜΣ Αντοχή τάσης I/P-O/P: 3750Vac
Αντίσταση απομόνωσης I/P-O/P: 100MΩ/500VDC/25°C/70%RH
Πρότυπα Ασφαλείας IEC/EN61347-1, IEC/EN61347-2-13
Εκπομπή EMC EN55015, EN61000-3-2 Κατηγορία C, IEC61000-3-3
Ανοσία EMC EN61000-4-2,3,4,5,6,8,11, EN61547
Πρότυπο δοκιμής Strobe IEEE 1789
ΑΛΛΟΙ Διάσταση 147,5(117)×43×30 χιλιοστά (Μ×Π×Υ)
Συσκευασία Τσάντα PE
Βάρος (G.W.) 187/245g±10g



Διάσταση:

Επιλογή ρεύματος LED:

Σύνδεση 0-10V dimming & PUSH Dimming:

Η χρήση της καθοδήγησης:

1. Παρακαλώ δώστε προσοχή στη διάκριση μεταξύ εισόδου και εξόδου, συνδέστε σωστά και μετά ενεργοποιήστε.

2.Συνδέστε πρώτα το φορτίο της εξόδου DC, ανοίξτε το πρόγραμμα οδήγησης μετά τον έλεγχο. στη λειτουργία σταθερού ρεύματος, εάν ενεργοποιείται σε ανοιχτό κύκλωμα, απενεργοποιήστε το πρόγραμμα οδήγησης και δεν μπορείτε να συνδέσετε το LED μέχρι να αποθηκευτεί η ηλεκτρική ενέργεια από την απελευθέρωση εξόδου, διαφορετικά μπορεί να προκληθεί βλάβη στο LED.

3. αυτός ο τύπος οδηγού περιορίζεται μόνο στη χρήση των λαμπτήρων LED, το εύρος τάσης εισόδου είναι AC100-265V, το βαμβάκι θερμομόνωσης και άλλα αντικείμενα που εμποδίζουν τη διάχυση θερμότητας του προϊόντος, το οποίο συμμορφώνεται με το προϊόν σύμφωνα με τα προδιαγραφόμενα Τάση εξόδου, εύρος ρεύματος, η θερμοκρασία περιβάλλοντος χρήσης είναι -20-45 μοίρες και η επιφάνεια δεν μπορεί να καλύψει τις συνθήκες του περιβάλλοντος, αυτό το προϊόν απολαμβάνει πέντε χρόνια δωρεάν εγγύησης.


Οι μη φυσιολογικές καταστάσεις και οι αντίστοιχες μέθοδοι θεραπείας:

1. Η λυχνία LED δεν ανάβει μετά τη σύνδεση του προγράμματος οδήγησης την πρώτη φορά, απενεργοποιήστε την είσοδο AC και ελέγξτε ως εξής:

1) αν η έξοδος DC είναι κακή επαφή ή όχι.

2) αν η πολικότητα εξόδου DC έχει αντιστραφεί, ή η πλακέτα LED είναι συγκολλημένη αντι.

3)whether AC input is bad contact, test after eliminating these failures.

2. η συσκευή έχει καλή σύνδεση, φώτα LED, αλλά το LED τρεμοπαίζει, απενεργοποιήστε την είσοδο AC και ελέγξτε ως εξής:

1). αν ταιριάζουν ή όχι οι παράμετροι και οι πραγματικές παράμετροι.

2). παρακαλώ επικοινωνήστε έγκαιρα μαζί μας εάν έχετε οποιεσδήποτε ερωτήσεις σχετικά με τη χρήση, θα προσπαθήσουμε να λύσουμε τα προβλήματα μαζί σας.


Δήλωση:

Οι εικόνες και οι προδιαγραφές είναι μόνο για αναφορά, σε είδος υπερισχύουν, οι προδιαγραφές υπόκεινται σε αλλαγές με περαιτέρω ειδοποίηση.


Διαφορά μεταξύ 0-10V και 1-10V:

1. Όταν ο ροοστάτης 0 / 10V ρυθμιστεί στο μέγιστο 10V, το ρεύμα εξόδου θα φτάσει το 100% της ισχύος εξόδου και η φωτεινότητα θα φτάσει το 100%. Όταν ο ροοστάτης 0-10V ρυθμιστεί στα 0V, το ρεύμα θα είναι το ελάχιστο και το φως θα σβήσει. Όταν η ρύθμιση του φωτισμού 1-10V είναι ρυθμισμένη στο 1V, το ρεύμα είναι το ελάχιστο και το φως είναι σβηστό.

2.Διαφορά μεταξύ 0-10V και 1-10V dimming: διαφορετική τάση εκκίνησης και κλεισίματος, 0-10V είναι ενεργοποιημένο στα 0,7V, (η ελάχιστη φωτεινότητα) 1-10V είναι ενεργοποιημένο στα 1,2V (η ελάχιστη φωτεινότητα).

3.Digital dimming driver Αυτόματη αναγνώριση 0-10V και 1-10V dimming δύο λειτουργίες dimming.

4.Το ίδιο κύκλωμα σήματος ελέγχει το φως και το σκοτάδι ταυτόχρονα.

5.Το Dimmer (σύστημα dimming) χωρίζεται σε σήματα dimming 0-10V και 1-10V.

6. Η συμβατότητα μείωσης της φωτεινότητας σχετίζεται με την απόσταση ελέγχου της γραμμής σήματος και τον αριθμό της τροφοδοσίας ελέγχου. Εάν ο αριθμός είναι πολύ μεγάλος ή η γραμμή σήματος είναι πολύ μεγάλη, θα προκύψουν προβλήματα όπως δεν μπορεί να προσαρμοστεί χαμηλότερα και δεν μπορεί να ρυθμιστεί.
