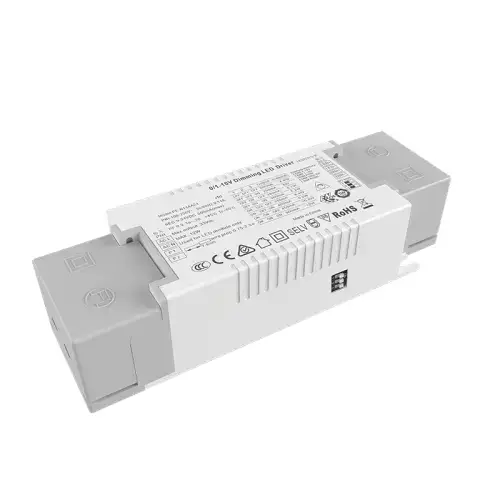

10W Σταθερό Ρεύμα 0/1-10V CCT Dimmable LED Driver

Το υψηλής ποιότητας 10W σταθερού ρεύματος 0/1-10V CCT LED Driver LED του εργοστασίου Starwell έχει εγκριθεί ο έλεγχος σήματος δύο καναλιών, το ένα κανάλι είναι 0/1-10v για τον έλεγχο της φωτεινότητας, το άλλο κανάλι είναι 0/1-10v για τον έλεγχο της θερμοκρασίας χρώματος, η CPU ελέγχει την καμπύλη μείωσης της φωτεινότητας και τον έλεγχο μικτής συχνότητας.

Αποστολή Ερώτησης

Ως επαγγελματίας κατασκευαστής, η Starwell θα ήθελε να σας παρέχει υψηλής ποιότητας 10W σταθερού ρεύματος 0/1-10V CCT Dimmable LED Driver. Για να επιτευχθεί οπτική αντίληψη της φωτεινότητας, οι πρώτες ύλες που χρησιμοποιούνται είναι επωνυμίες πρώτης γραμμής, εισαγόμενο τσιπ με εξαιρετικά βαθιά σχεδίαση φωτισμού, που ταιριάζουν με μια ποικιλία έξυπνων συστημάτων μείωσης της φωτεινότητας στην αγορά.

Προσδιορισμός

Μοντέλο		PE-FN10ACA42	PE-FN20ACA42
ΠΑΡΑΓΩΓΗ	Τάση εξόδου	9-42Vdc 9-41Vdc 9-37Vdc 9-33Vdc 9-28Vdc	9-42Vdc
	Μέγιστη τάση εξόδου	42 Vdc	42 Vdc
	Τάση εξόδου χωρίς φορτίο	45 Vdc	45 Vdc
	Ρεύμα εξόδου	120/180/200/240/270/300/350 mA	200/250/280/300/350/400/450/500 mA
	Ισχύς εξόδου	1,5W~9,8W	2W~21W
	Επίπεδο στροβοσκοπίου	Χωρίς τρεμόπαιγμα
	Εύρος θαμπής	0~100%, LED εκκίνηση στο 0,03% δυνατό.
	Συχνότητα θαμπής PWM	>3600Hz
	Τρέχουσα ακρίβεια	±5%
	Λειτουργία απενεργοποίησης	Δεν υπάρχει έξοδος μέγιστης φωτεινότητας σήματος
ΕΙΣΑΓΩΓΗ	Dimming Interface	Ρεύμα διεπαφής σήματος 0-10V 1-10V <2ma
	Εύρος τάσης εισόδου	200-250Vac
	Συχνότητα	50/60Hz
	Ρεύμα εισόδου	<0,045A ac230v	<0,055A ac230v
	Συντελεστής ισχύος	PF>0,94/230V ac (σε πλήρες φορτίο)	PF>0,95/230V ac (σε πλήρες φορτίο)
	THD	230Vac@THD <14% (με πλήρες φορτίο)
	Αποτελεσματικότητα (τυπ.)	81%	86%
	Ρεύμα εισόδου (τύπος.)	κρύα εκκίνηση25A@230Vac
	Anti Surge	L-N: 1,8kV
	Ρεύμα διαρροής	<0,25mA/230Vac
ΠΕΡΙΒΑΛΛΟ	Θερμοκρασία εργασίας	ta: 45°C tc: 80 °C
	Υγρασία εργασίας	20 ~ 95% RH, χωρίς συμπύκνωση
	Θερμ. Αποθήκευσης, Υγρασία	-40 ~ 80°C, 10~95% RH
	Θερμ.Συντελεστής	±0,03%/°C(0-50)°C
	Δόνηση	10~500Hz, 2G 12min./1κύκλος, περίοδος για 72min. το καθένα κατά μήκος των αξόνων X, Y, Z.
ΠΡΟΣΤΑΣΙΑ	Προστασία από υπερθέρμανση	Έξυπνη ρύθμιση ή απενεργοποίηση του ρεύματος εξόδου εάν η θερμοκρασία PCB ≥110°C, , επανέλθει αυτόματα.
	Προστασία υπερφόρτωσης	Τερματίστε την έξοδο όταν ονομαστική ισχύς≥102%, αυτόματη ανάκτηση.
	Προστασία από βραχυκύκλωμα	Τερματίζεται αυτόματα εάν παρουσιαστεί βραχυκύκλωμα, επαναφέρει αυτόματα.
	Προστασία χωρίς φορτίο	Σταθερή τάση εξόδου.
ΑΣΦΑΛΕΙΑ & EMC	Αντοχή τάσης	I/P-O/P: 3750Vac
	Αντίσταση απομόνωσης	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Πρότυπα Ασφαλείας	IEC/EN61347-1, IEC/EN61347-2-13
	Εκπομπή EMC	/
	Ανοσία EMC	/
	Πρότυπο δοκιμής Strobe	IEEE 1789
ΑΛΛΟΙ	Διάσταση	130×37×22,6 χιλιοστά (Μ×Π×Υ)
	Συσκευασία	Τσάντα PE
	Βάρος (G.W.)	85g±10g

Χαρακτηριστικά:

1. ενσωματώστε πολλαπλές διεπαφές μείωσης της φωτεινότητας και αντιστοίχισης χρώματος 2.0/1-10v προσαρμογή φωτεινότητας, θερμοκρασία αντιστοίχισης χρώματος

3. Έξοδος ψηφιακού ελέγχου χωρίς στροβοσκοπικό

4. Είσοδος AC Εύρος 200-250v

5. φυσική ψύξη αέρα, ανθεκτική στην υγρασία, διεργασία απαγωγής θερμότητας σιλικόνης που διεξάγει τη θερμότητα

6. Σχεδιασμός βαθιάς θαμπώματος

7. πολλαπλές λειτουργίες προστασίας

8. Σχεδιασμός πτύχωσης, βολικός και γρήγορος

Εφαρμογή:

1. Πηγή φωτός διπλού χρώματος Led

2. έξυπνος φωτισμός βίλας

3. Το ασύρματο ευφυές σύστημα φωτισμού μπορεί να προσπελαστεί

4. μουσειακός φωτισμός

5. εμπορικός φωτισμός υψηλής ποιότητας

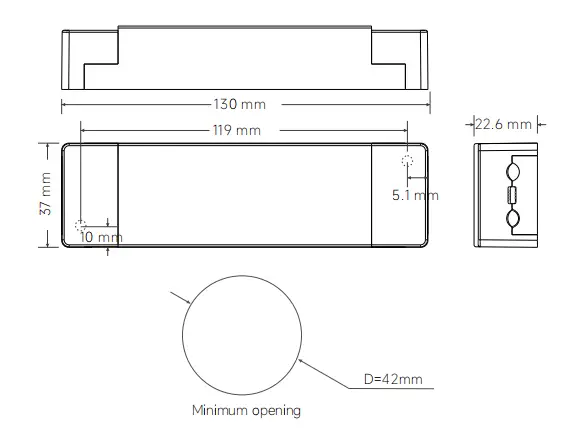

Διαστάσεις:

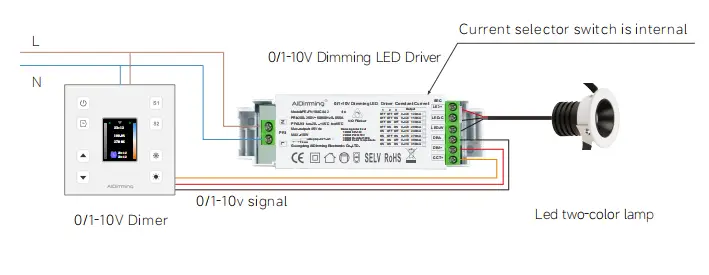

Καλωδίωση:

1. Καλωδίωση ακροδεκτών εισόδου: κατάλληλη για μετρητή σύρματος 22awg-14awg (0,5mm2 – 1,5mm2), η απογύμνωση απαιτεί κασσίτερο 9-10mm

2. Καλωδίωση ακροδεκτών εξόδου: κατάλληλη για μετρητή σύρματος 22awg-12awg (0,5mm2 – 1,5mm2), η απογύμνωση απαιτεί κασσίτερο 6-7mm

3. Καλωδίωση ακροδέκτη εξόδου: ο θετικός πόλος του LED εξόδου είναι ο κοινός ακροδέκτης και τα τρία led

να συνδεθεί με έναν από τους θετικούς πόλους.

Οδηγίες χρήσης:

Εκτός εάν ορίζεται διαφορετικά, όλες οι προδιαγραφές και οι παράμετροι μετρώνται σε είσοδο 230 VAC, ονομαστικό φορτίο και 25 ℃ Περιβάλλον

Θερμοκρασία

Αυτό το προϊόν έχει ένα καπάκι γραμμής πρέσας στην είσοδο, με αυτοασφαλιζόμενο σύσφιξη, μπορεί να ανοίξει με ένα κατσαβίδι και στη συνέχεια

θα δει τον ακροδέκτη εισόδου συνδεδεμένο με τη γραμμή AC L και το null lime N, Ο ακροδέκτης εξόδου συνδέεται a σύμφωνα με

ετικέτα προϊόντος, παρατηρήστε τον θετικό και τον αρνητικό πόλο.

**1: Παρακαλώ δώστε προσοχή στη διάκριση μεταξύ εισόδου και εξόδου, συνδέστε σωστά και μετά ενεργοποιήστε

**2:Συνδέστε πρώτα το φορτίο της εξόδου DC, ανοίξτε το πρόγραμμα οδήγησης μετά τον έλεγχο. στη λειτουργία σταθερού ρεύματος, εάν τροφοδοτείται

ενεργοποιημένο σε ανοιχτό κύκλωμα, απενεργοποιήστε το πρόγραμμα οδήγησης και δεν μπορείτε να συνδέσετε το LED μέχρι να αποθηκευτεί η ηλεκτρική ενέργεια στην έξοδο

απελευθερώστε ή μπορεί να καταστρέψει το LED.

**3. αυτός ο τύπος προγράμματος οδήγησης περιορίζεται μόνο στη χρήση των λαμπτήρων LED, το εύρος τάσης εισόδου είναι AC200-250V, η θερμομόνωση

βαμβάκι και άλλα αντικείμενα που εμποδίζουν τη διάχυση της θερμότητας του προϊόντος, το οποίο συμμορφώνεται με το προϊόν σύμφωνα με τις καθορισμένες

τάση εξόδου, εύρος ρεύματος, η θερμοκρασία περιβάλλοντος χρήσης είναι -20-45 μοίρες και η επιφάνεια δεν μπορεί να καλύψει

συνθήκες περιβάλλοντος, αυτό το προϊόν απολαμβάνει 5 χρόνια δωρεάν εγγύησης.

1. Η λυχνία LED δεν ανάβει μετά τη σύνδεση του προγράμματος οδήγησης μείωσης φωτεινότητας την πρώτη φορά, απενεργοποιήστε την είσοδο AC και ελέγξτε

ως εξής:

1) αν η έξοδος DC είναι κακή επαφή ή όχι.

2) εάν η πολικότητα εξόδου DC αντιστρέφεται, ή η πλακέτα LED είναι συγκολλημένη αντι.

3) εάν η είσοδος AC είναι κακή επαφή, ελέγξτε μετά την εξάλειψη αυτών των αστοχιών.

2. η συσκευή έχει καλή σύνδεση, φώτα LED, αλλά το LED τρεμοπαίζει, απενεργοποιήστε την είσοδο AC και ελέγξτε ως εξής:

1). αν οι παράμετροι και οι πραγματικές παράμετροι ταιριάζουν ή όχι.

2). παρακαλούμε επικοινωνήστε έγκαιρα μαζί μας εάν έχετε οποιεσδήποτε ερωτήσεις σχετικά με τη χρήση, θα προσπαθήσουμε να λύσουμε τα προβλήματα μαζί σας.

Διαφορά μεταξύ 0-10V και 1-10V:

1. Όταν ο ροοστάτης 0 / 10 V ρυθμιστεί στο μέγιστο 10 V, το ρεύμα εξόδου θα φτάσει το 100% της ισχύος εξόδου και η φωτεινότητα θα φτάσει το 100%. Όταν ο ροοστάτης 0-10V ρυθμιστεί στα 0V, το ρεύμα θα είναι το

ελάχιστο και το φως θα σβήσει. Όταν η ρύθμιση του φωτισμού 1-10V είναι ρυθμισμένη στο 1V, το ρεύμα είναι το ελάχιστο και το φως είναι σβηστό.

2. Διαφορά μεταξύ 0-10V και 1-10V dimming: διαφορετική τάση εκκίνησης και κλεισίματος, 0-10V είναι ενεργοποιημένο στα 0,7V,

(η ελάχιστη φωτεινότητα) 1-10V είναι ενεργοποιημένα στα 1,2V (η ελάχιστη φωτεινότητα).

3. Πρόγραμμα οδήγησης ψηφιακής ρύθμισης φωτεινότητας 0-10V και 1-10V Αυτόματη αναγνώριση δύο λειτουργιών dimming.

4. Το ίδιο κύκλωμα σήματος ελέγχει το φως και το σκοτάδι ταυτόχρονα.

5. Το Dimmer (σύστημα dimming) χωρίζεται σε σήματα 0-10V και 1-10V dimming.

6. Η συμβατότητα μείωσης της φωτεινότητας σχετίζεται με την απόσταση ελέγχου της γραμμής σήματος και τον αριθμό της τροφοδοσίας ελέγχου.

Εάν ο αριθμός είναι πολύ μεγάλος ή η γραμμή σήματος είναι πολύ μεγάλη, θα προκύψουν προβλήματα όπως δεν μπορεί να προσαρμοστεί χαμηλότερα και δεν μπορεί να ρυθμιστεί.
