Καταστροφή του νέου γρήγορου φορτιστή GaN 140 W της Apple

Ο νέος γρήγορος φορτιστής 140 W της Apple συνοδεύεται από ένα ολοκαίνουργιο μοντέλο A3607. Ως ολοκαίνουργιο αξεσουάρ φόρτισης που σχεδιάστηκε από την Apple για συσκευές επόμενης γενιάς, η έκθεση του A3607 έχει προκαλέσει την ευρεία προσοχή της βιομηχανίας στις λύσεις φόρτισης των επερχόμενων συσκευών της Apple.

Με την εμφάνιση, το μέγεθος και τις παραμέτρους του βασικά ίδια με το προηγούμενο μοντέλο, έχει προσαρμοστεί η εσωτερική του αρχιτεκτονική; Έχουν αναβαθμιστεί τα βασικά στοιχεία; Με αυτές τις ερωτήσεις, το ChargerLAB διεξήγαγε αμέσως μια λεπτομερή αποσύνδεση του νέου ταχυφορτιστή A3607 της Apple 140W και τώρα θα αποκαλύψει την πραγματική του εσωτερική δομή.

Εμφάνιση Apple 140W Fast Charger

Η συσκευασία διαθέτει κλασικό μινιμαλιστικό σχέδιο, με το λογότυπο της Apple, το όνομα του προϊόντος και την εμφάνιση τυπωμένα στο μπροστινό μέρος.

Ένα αυτοκόλλητο παραμέτρων προϊόντος είναι προσαρτημένο στο πλάι.

Ένα κοντινό πλάνο των παραμέτρων στο αυτοκόλλητο θα εισαχθεί στην ενότητα φυσικής εμφάνισης του προϊόντος αργότερα.

Ο φορτιστής είναι συμβατός με συσκευές USB‑C και συνιστάται επίσημα για χρήση με το MacBook Pro 16 ιντσών που είναι εξοπλισμένο με θύρα MagSafe 3.

Το τροφοδοτικό κατασκευάζεται εγχώρια, με ημερομηνία παραγωγής το 2026 και μοντέλο A3607.

Η συσκευασία περιλαμβάνει τον φορτιστή και ένα εγχειρίδιο χρήσης.

Ο φορτιστής είναι τυλιγμένος σε προστατευτικό χαρτί για την αποφυγή γρατσουνιών στην αρχική του κατάσταση.

Η εμφάνιση του νέου γρήγορου φορτιστή 140W της Apple είναι πανομοιότυπη με το προηγούμενο μοντέλο, με γυαλιστερό φινίρισμα και στρογγυλεμένες γωνιακές μεταβάσεις.

Το λογότυπο της Apple είναι κεντραρισμένο στο μπροστινό και πίσω μέρος του σώματος.

Οι πληροφορίες παραμέτρων του φορτιστή εκτυπώνονται στη μία πλευρά του σώματος.

Κοντινό πλάνο παραμέτρων προϊόντος

Είσοδος: 100–240V~ 50/60Hz 2A

(USB PD) Έξοδος: 5,2V 3A, 9V 3A, 15V 5A, 20,5V 5A, 28V 5A

Ο φορτιστής έχει περάσει πιστοποιήσεις CCC και KC.

Το όνομα του προϊόντος, το μοντέλο και οι προφυλάξεις είναι τυπωμένα στην άλλη πλευρά του περιβλήματος.

Το μοντέλο του νέου γρήγορου φορτιστή 140W της Apple είναι το A3607.

Ο φορτιστής είναι εξοπλισμένος με αναδιπλούμενες τυπικές κινέζικες ακίδες, με σχέδια διπλών πτερύγων και στις δύο πλευρές.

Οι ακίδες υιοθετούν ένα κλασικό σχέδιο ανεξάρτητης μονάδας και είναι αποσπώμενες και αντικαταστάσιμες.

Κοντινό πλάνο της βάσης στερέωσης σε σχήμα Τ, η οποία μπορεί επίσης να χρησιμεύσει ως καλώδιο γείωσης.

Το περίβλημα της μονάδας επισημαίνεται με ονομαστική τιμή 250V~ 2,5A και Jabil Inc., υποδεικνύοντας ότι η μονάδα ακροδεκτών παρέχεται από την Jabil. Συγκεκριμένα, ένα μεταλλικό κλιπ για βοηθητική στερέωση προστίθεται μέσα στην υποδοχή της μονάδας για να διασφαλιστεί ότι η μονάδα δεν χαλαρώνει εύκολα μετά από μακροχρόνια χρήση.

Επιπλέον, ο σχεδιασμός της καρφίτσας είναι διαφορετικός από την παλιά έκδοση.

Το άκρο εξόδου είναι εξοπλισμένο με μία θύρα USB-C με λευκό πλαστικό πυρήνα.

Το κέλυφος της υποδοχής της θύρας USB‑C είναι επίσης ανεξάρτητα σχεδιασμένο.

Το μετρημένο μήκος σώματος του νέου γρήγορου φορτιστή 140 W της Apple είναι 95,68 mm.

Το πλάτος είναι 74,35 mm.

Το πάχος είναι 28,51mm.

Τοποθετημένο δίπλα-δίπλα με τον παλιό γρήγορο φορτιστή νιτριδίου γαλλίου 140W A2452 της Apple, η κύρια εμφάνιση και οι διαστάσεις του νέου και του παλιού μετασχηματιστή ρεύματος είναι εντελώς πανομοιότυπες.

Διαισθητική αντίληψη μεγέθους του φορτιστή στο χέρι.

Επιπλέον, το προϊόν ζυγίζει περίπου 285 g.

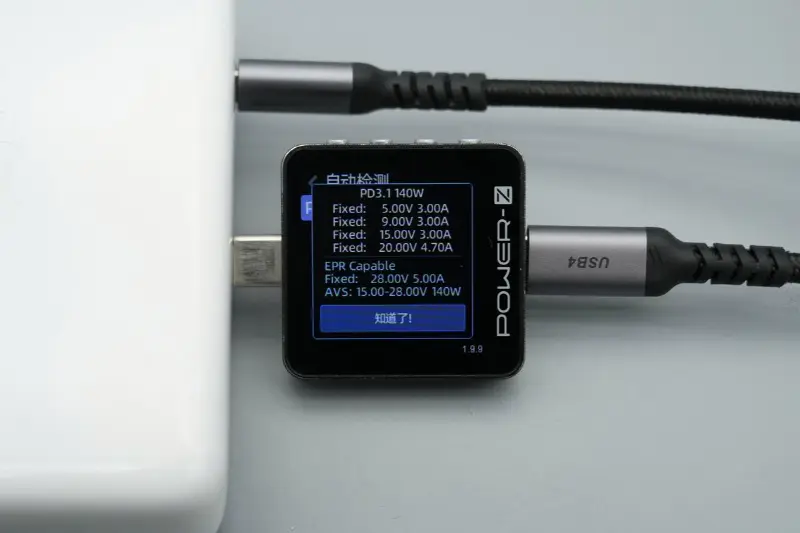

Δοκιμασμένο με το ChargerLAB POWER‑Z KM003C για τον εντοπισμό του πρωτοκόλλου εξόδου της θύρας USB-C, υποστηρίζει πρωτόκολλα φόρτισης PD3.1 και DCP.

Το πακέτο PDO δείχνει ότι η θύρα USB‑C διαθέτει επίσης πέντε γρανάζια σταθερής τάσης: 5V 3A, 9V 3A, 15V 3A, 20V 4.7A, 28V 5A, καθώς και ένα γρανάζι τάσης 15–28V 140W AVS.

Κατά τη φόρτιση ενός iPhone 17 Pro Max με τον νέο γρήγορο φορτιστή 140 W της Apple, η μετρούμενη ισχύς φόρτισης είναι περίπου 36,34 W.

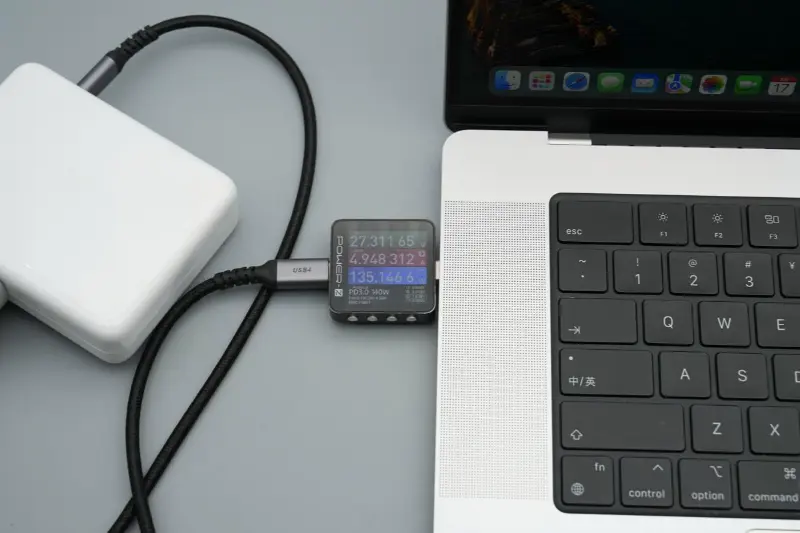

Κατά τη φόρτιση ενός MacBook Pro, η μετρούμενη ισχύς φόρτισης είναι περίπου 135,15 W, επιτρέποντας με επιτυχία τη γρήγορη φόρτιση 28V 5A 140W.

Teardown του γρήγορου φορτιστή Apple 140W

Το περίβλημα του φορτιστή ανοίγει κόβοντας στο πλάι.

Το περίβλημα είναι πολύ παχύ για ισχυρή προστασία και οι άκρες είναι κολλημένες για να ενισχύσουν τις εσωτερικές μονάδες.

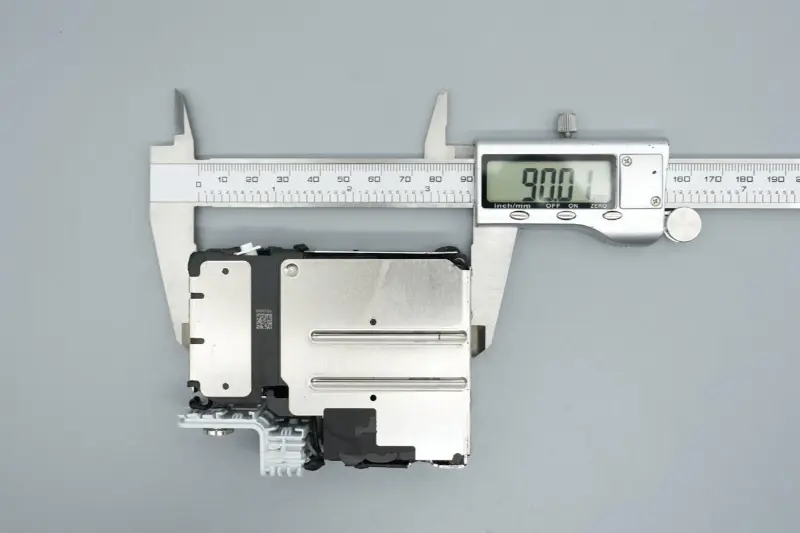

Το μετρούμενο μήκος της εσωτερικής μονάδας είναι 90,01 mm.

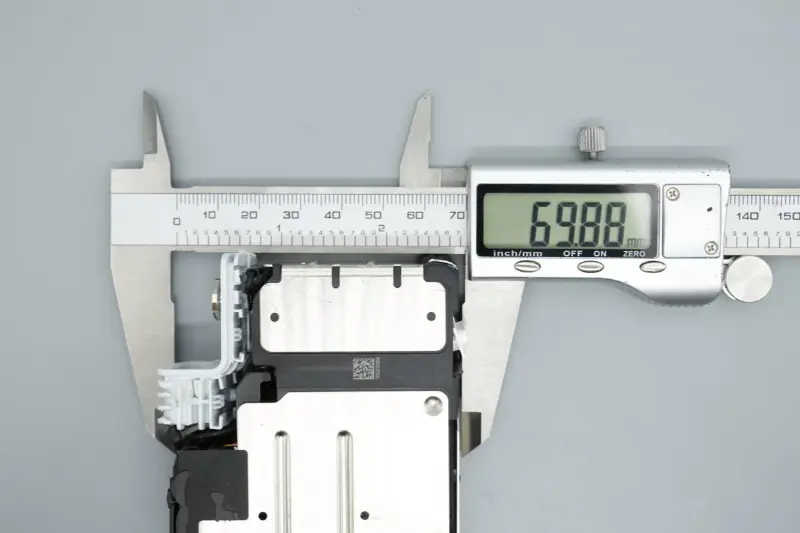

Το πλάτος είναι 69,88 mm.

Το πάχος είναι 23,52mm.

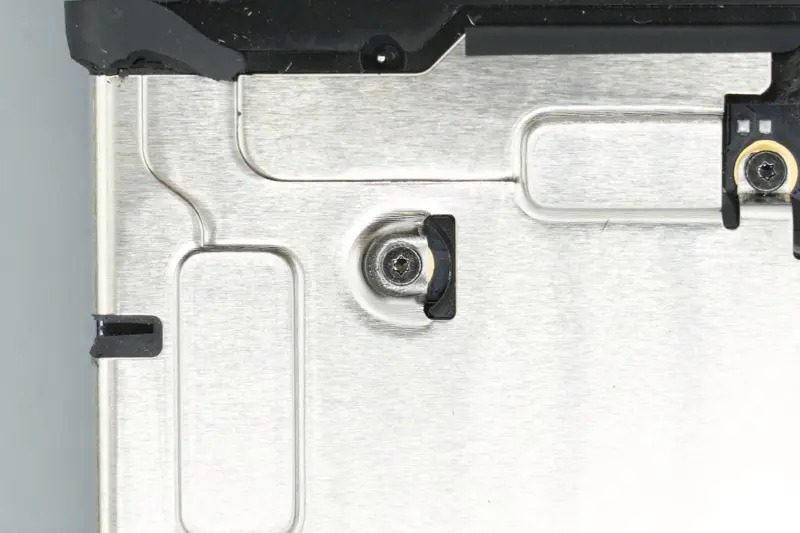

Η μονάδα PCBA καλύπτεται με δύο ενσωματωμένα μεταλλικά κελύφη για ομοιόμορφη απαγωγή θερμότητας.

Τα μεταλλικά κελύφη στερεώνονται με βίδες.

Η μονωτική ταινία είναι προσαρτημένη σε ορισμένες περιοχές στο πλάι.

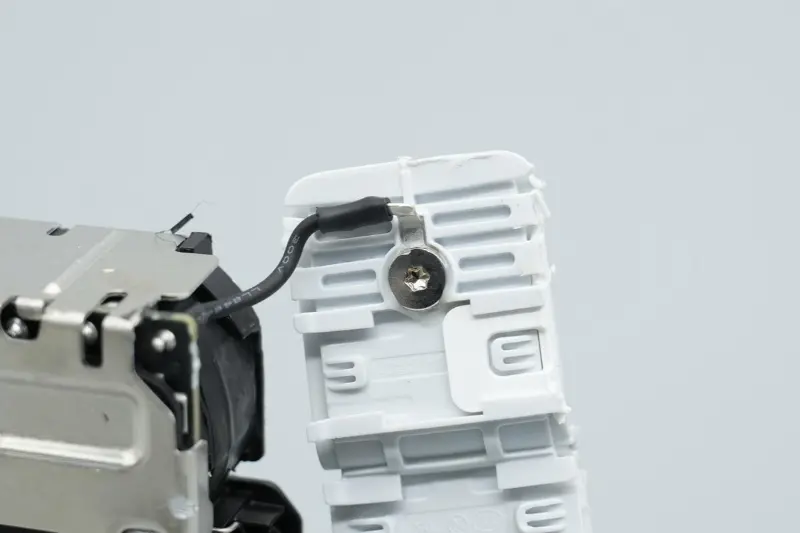

Ένα καλώδιο στο άκρο εισόδου συνδέεται στη βάση στερέωσης σχήματος Τ για γείωση.

Η θερμοσυστελλόμενη σωλήνωση χρησιμοποιείται για μόνωση στα σημεία συγκόλλησης των ακροδεκτών συρμάτων AC.

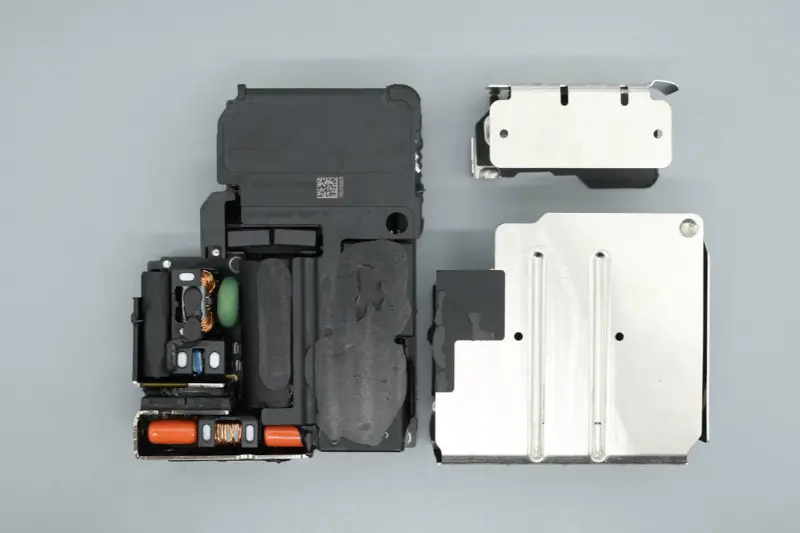

Αφαιρέστε τις βίδες για να αφαιρέσετε τα μεταλλικά κελύφη.

Η επεξεργασία μόνωσης εφαρμόζεται στην εσωτερική πλευρά του μεταλλικού κελύφους που αντιστοιχεί στο πίσω μέρος της κύριας σανίδας και σε άλλες περιοχές.

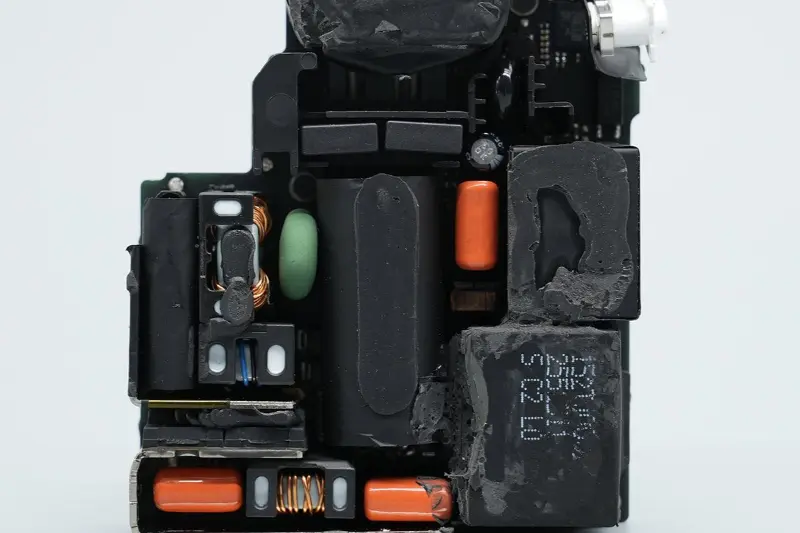

Ένα πλαστικό κάλυμμα καλύπτει την περιοχή του μετασχηματιστή της μονάδας και εξαρτήματα όπως πυκνωτές και επαγωγείς είναι κολλημένα.

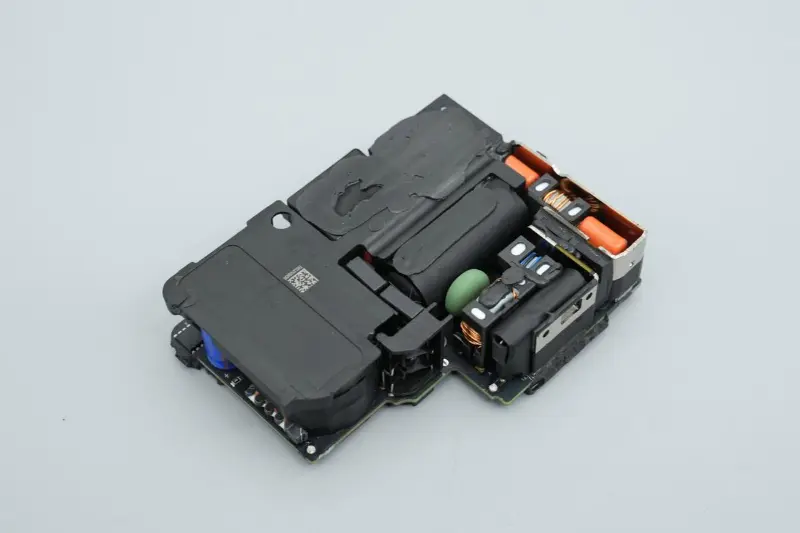

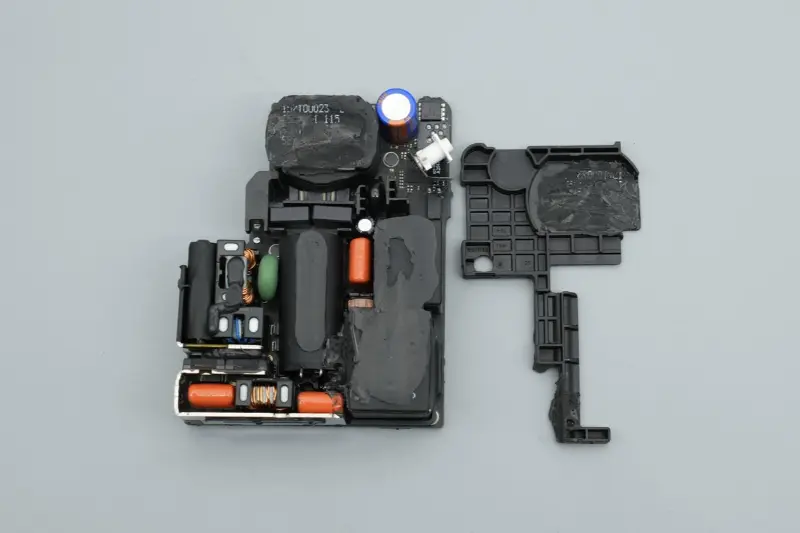

Αφαιρέστε το πλαστικό κάλυμμα και τοποθετείται ένα πλαστικό πλαίσιο στην κεντρική περιοχή για ενίσχυση και απομόνωση.

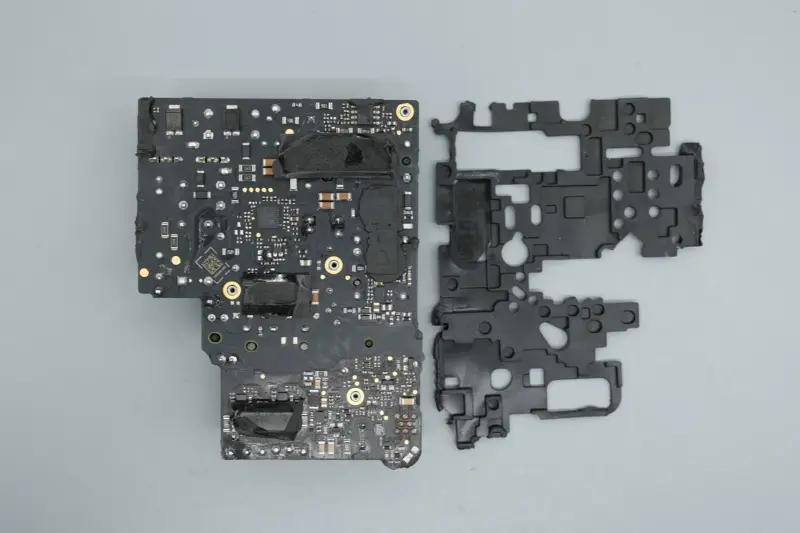

Το πίσω μέρος της κύριας πλακέτας καλύπτεται με ένα μαλακό ελαστικό μαξιλαράκι για προστασία.

Αφαιρέστε το προστατευτικό μαξιλαράκι και μπορείτε να δείτε ότι έχει εφαρμοστεί θερμική αγώγιμη κόλλα στις αντίστοιχες περιοχές του τσιπ και έχουν προσαρτηθεί θερμικά αγώγιμα αυτοκόλλητα γραφίτη.

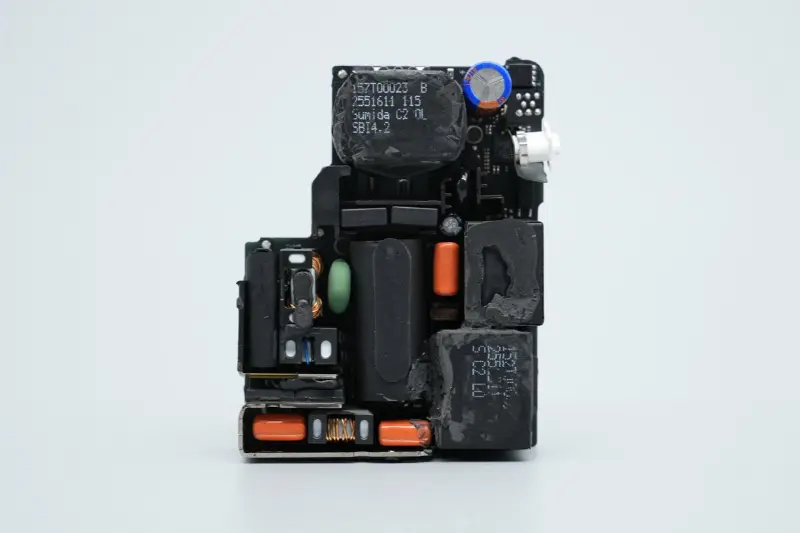

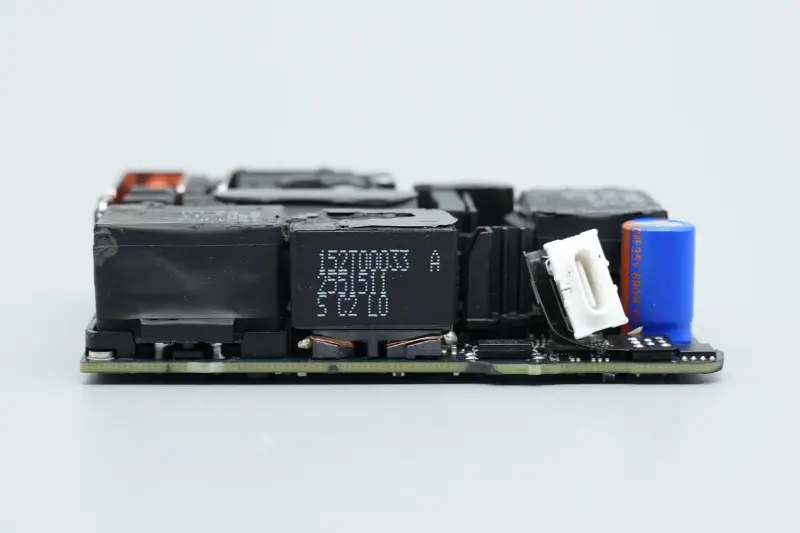

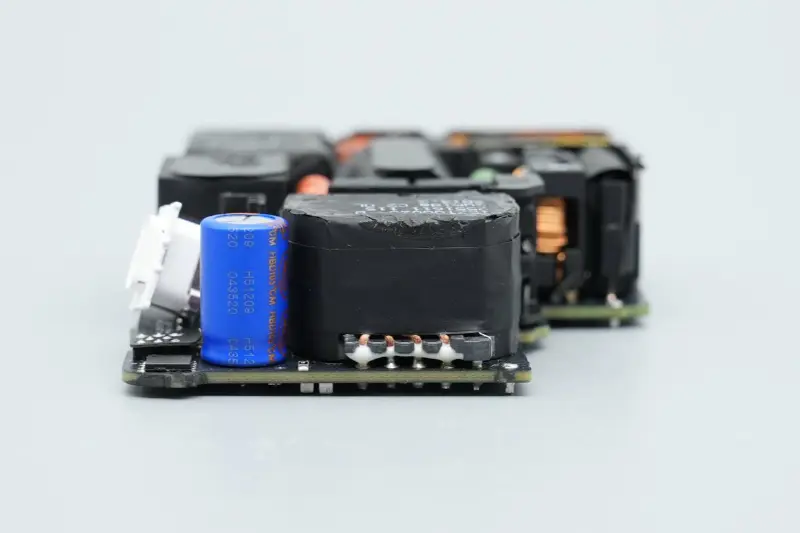

Το μπροστινό μέρος της μονάδας PCBA είναι διατεταγμένο με ασφάλειες, επαγωγείς κοινής λειτουργίας, ηλεκτρολυτικούς πυκνωτές φίλτρου υψηλής τάσης, μετασχηματιστές ρεύματος, πυκνωτές φιλμ, πυκνωτές τροφοδοσίας, επαγωγείς ενίσχυσης PFC, πηνία υποβάθμισης, μετασχηματιστές και άλλες συσκευές, με συμπαγή και τακτική συνολική διάταξη.

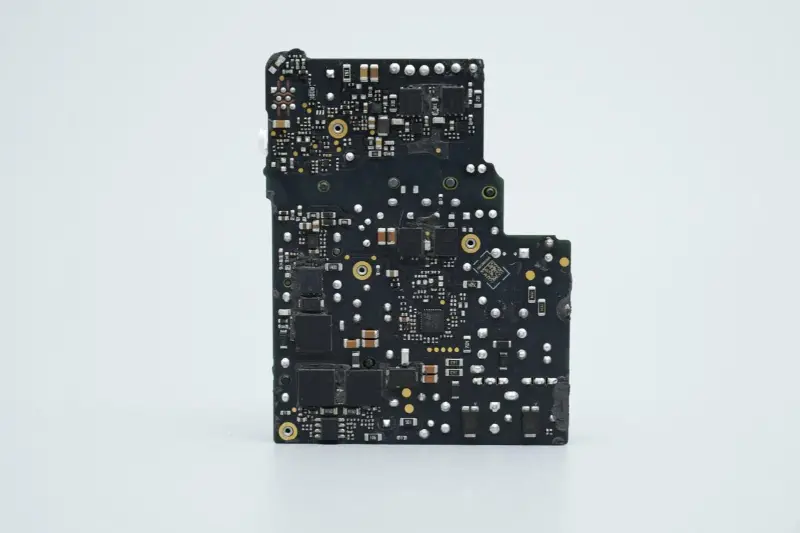

Το πίσω μέρος της πλακέτας PCB είναι εξοπλισμένο με σχετικούς ελεγκτές και σωλήνες MOS για το κύκλωμα ενίσχυσης PFC και το κύκλωμα τροφοδοσίας μεταγωγής LLC.

Δύο πρόσθετες ψύκτρες εγκαθίστανται στο άκρο εισόδου της μονάδας PCBA, με δύο σωλήνες MOS ενεργού ανορθωτή Infineon μεταξύ τους.

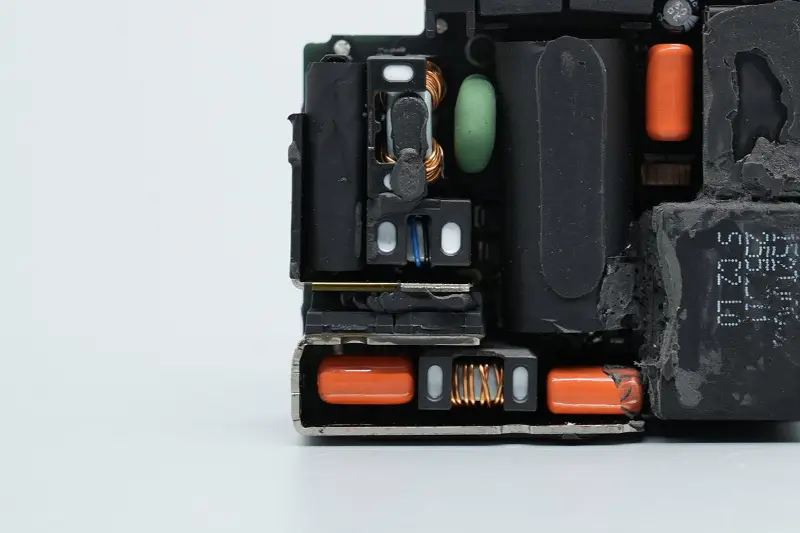

Ο χώρος που περικλείεται από τις δύο ψύκτρες είναι επίσης εξοπλισμένος με ασφάλειες, πυκνωτές ασφαλείας X2, επαγωγείς κοινής λειτουργίας, βαρίστορ, πυκνωτές φίλτρου φιλμ, επαγωγείς φίλτρων και άλλες συσκευές.

Η ασφάλεια είναι τοποθετημένη πάνω από τον πυκνωτή ασφαλείας X2 και τυλιγμένη με ταινία.

Ξεκολλήστε την ταινία και μπορείτε να δείτε ότι ο πυκνωτής ασφαλείας X2 καλύπτεται με ένα πλαστικό κέλυφος για απομόνωση και τα δύο εξαρτήματα τυλίγονται και στερεώνονται με ταινία.

Το ονομαστικό ρεύμα της ασφάλειας είναι 3,15A και ένας μονωτικός σωλήνας είναι περιτυλιγμένος σε έναν πείρο συγκόλλησης.

Κοντινό πλάνο του πυκνωτή ασφαλείας X2 χωρητικότητας 0,22μF.

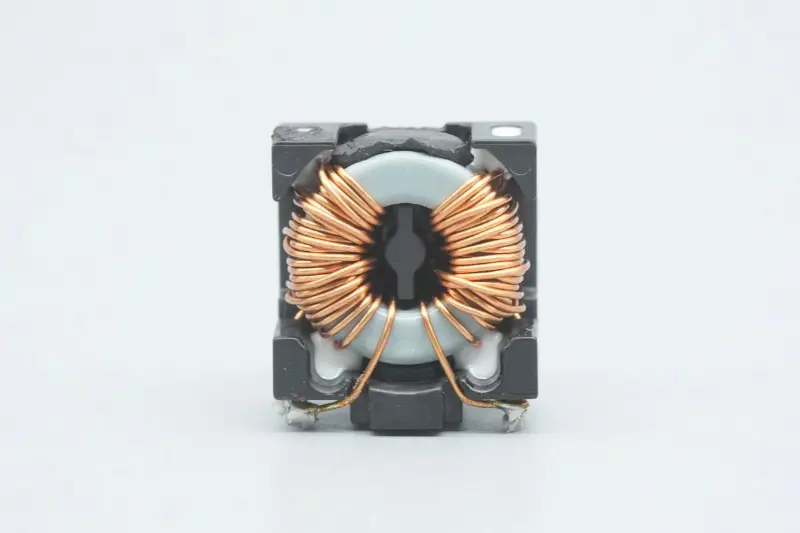

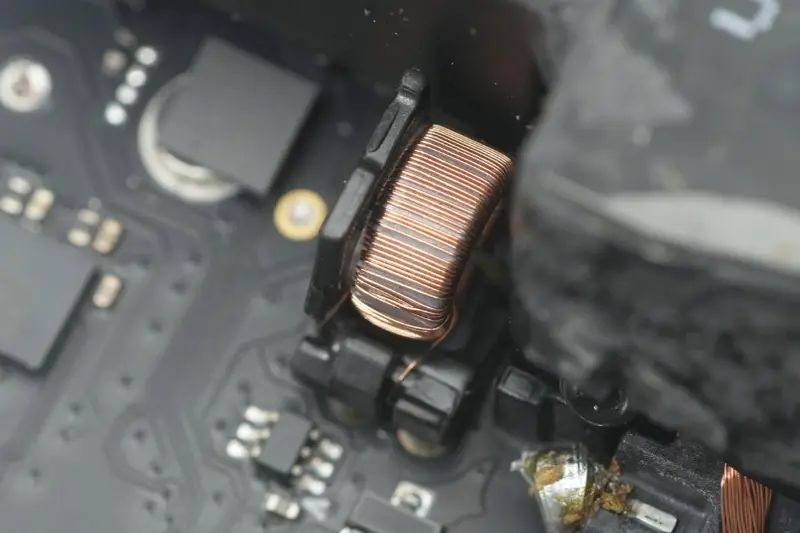

Οι επαγωγείς κοινής λειτουργίας χρησιμοποιούνται για το φιλτράρισμα των παρεμβολών EMI και συγκολλούνται με πλαστικούς βραχίονες.

Κοντινό πλάνο ενός άλλου επαγωγέα κοινής λειτουργίας.

Ένα βαρίστορ TVR10621M χρησιμοποιείται για προστασία από την υπέρταση εισόδου.

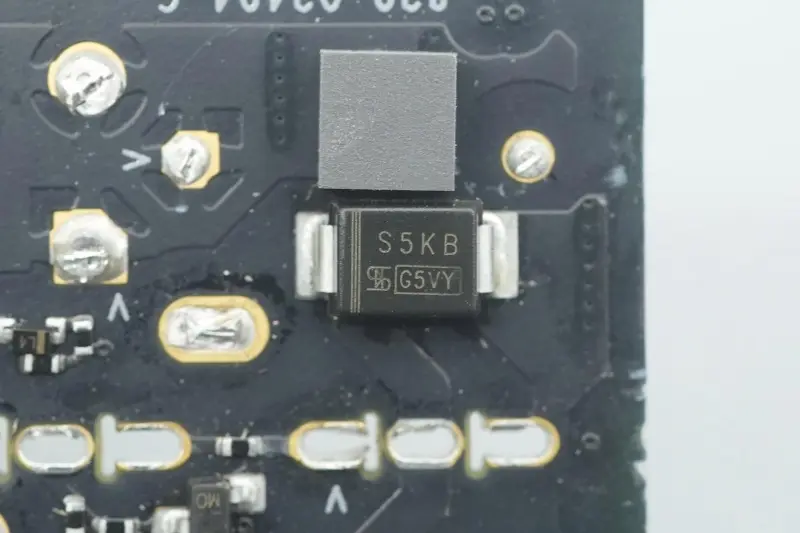

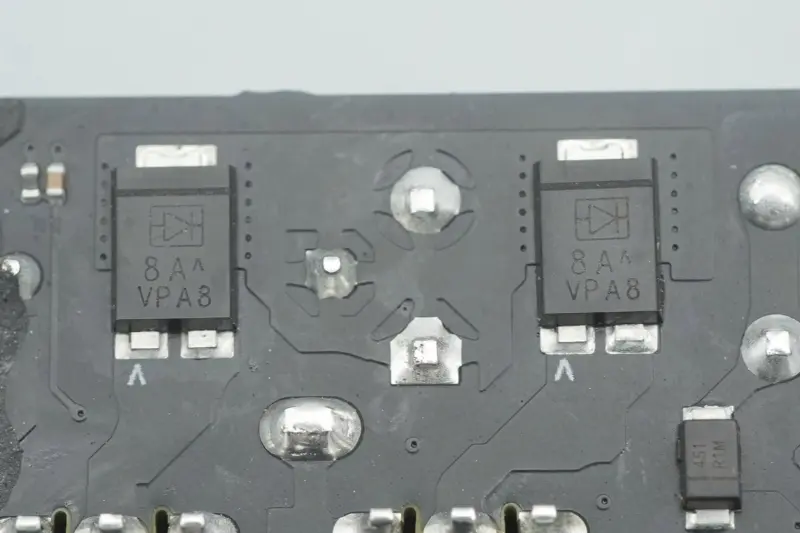

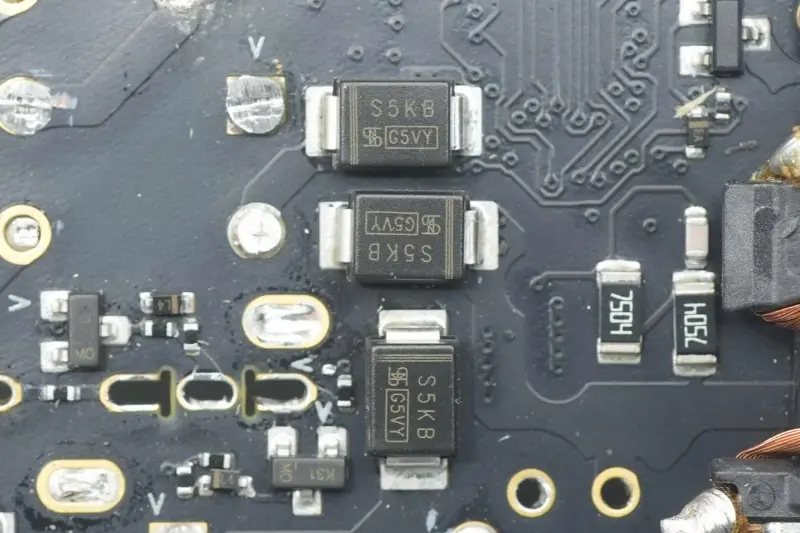

Το άκρο εισόδου υιοθετεί έναν ανορθωτή γέφυρας που αποτελείται από τέσσερις διόδους.

Κοντινό πλάνο της τέταρτης διόδου.

Κοντινό πλάνο των άλλων δύο διόδων, σε συνδυασμό με το Infineon CoolMOS IPA65R095C7 για ενεργή διόρθωση.

Οι δύο λυχνίες MOS ενεργού ανορθωτή προέρχονται από την Infineon, προσαρμοσμένα μοντέλα για την Apple, με την ένδειξη 65C095C7, συσκευασμένα σε TO‑220FP, που χρησιμοποιούνται για τη βελτίωση της απόδοσης διόρθωσης.

Κοντινό πλάνο δύο πυκνωτών φιλμ με προδιαγραφή 1μF 450V.

Κοντινό πλάνο του επαγωγέα φίλτρου μαγνητικού δακτυλίου, ενισχυμένο με κόλλα.

Στο άλλο άκρο είναι εγκατεστημένος ένας επαγωγέας ενίσχυσης PFC και ένας επαγωγέας υποβάθμισης.

Ο κεντρικός χώρος είναι εξοπλισμένος με ηλεκτρολυτικούς πυκνωτές φίλτρου υψηλής τάσης, μετασχηματιστές ρεύματος, πυκνωτές φιλμ, πυκνωτές συντονισμού, πυκνωτές τροφοδοσίας τσιπ κύριου ελέγχου, πυκνωτές Υ και άλλες συσκευές. Οι ηλεκτρολυτικοί πυκνωτές φίλτρου υψηλής τάσης τυλίγονται με μονωτική ταινία και τοποθετούνται οριζόντια.

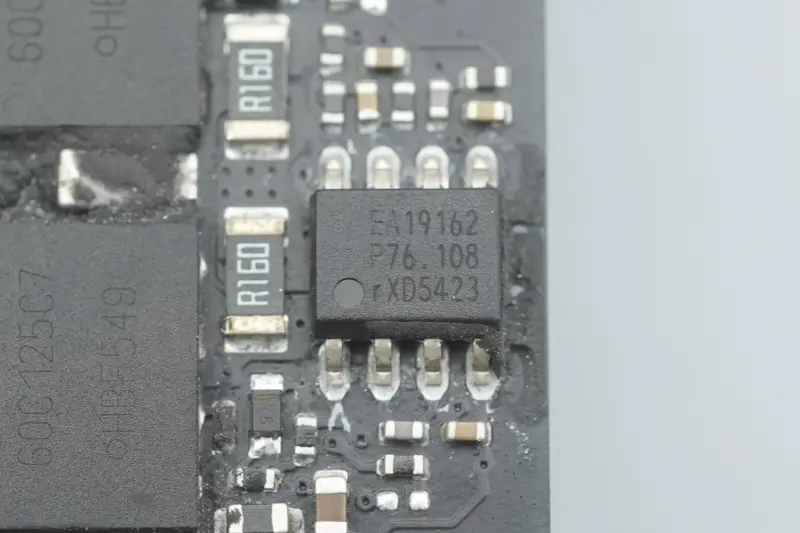

Ο ελεγκτής PFC είναι της NXP, μοντέλο TEA19162T, με ενσωματωμένη λειτουργία εκφόρτισης πυκνωτή X, που λειτουργεί σε λειτουργία οιονεί συντονισμού ή λειτουργία DCM. Υποστηρίζει εύρος τάσης εισόδου 70–276 V, ενσωματώνει ομαλή εκκίνηση και απαλή διακοπή και παρέχει ακριβή ρυθμιζόμενη έξοδο ώθησης.

Το TEA19162T υιοθετεί μεταγωγή κοιλάδας ή μεταγωγή μηδενικής τάσης για την ελαχιστοποίηση των απωλειών μεταγωγής, υποστηρίζει περιορισμό συχνότητας για μείωση των απωλειών μεταγωγής και υποστηρίζει τη λειτουργία ριπής για μείωση της κατανάλωσης ενέργειας. Συσκευασμένο σε SO8.

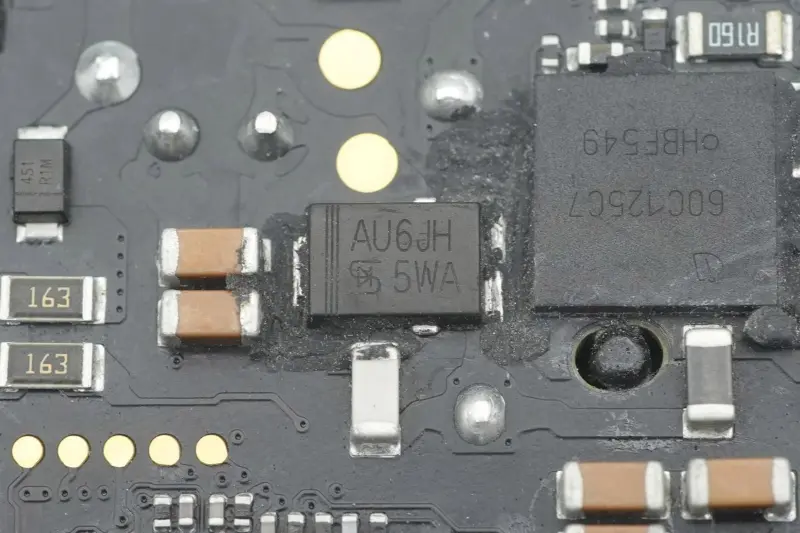

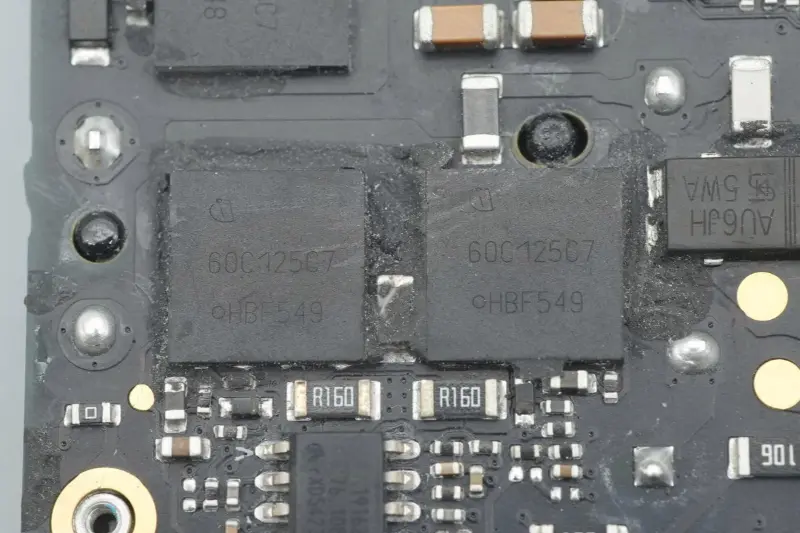

Ο σωλήνας διακόπτη PFC προέρχεται από την Infineon, με την ένδειξη 60C125C7, συσκευασμένος σε VSON‑4.

Κοντινό πλάνο του επαγωγέα ενίσχυσης PFC.

Η δίοδος ανορθωτή PFC είναι από την Taiwan Semiconductor, μοντέλο TUAU6JH, μια δίοδος γρήγορης ανάκτησης με προδιαγραφές 600V 6A, συσκευασμένη σε TO‑277A.

Ο ηλεκτρολυτικός πυκνωτής φίλτρου υψηλής τάσης είναι της Rubycon, με προδιαγραφή 450V 82μF.

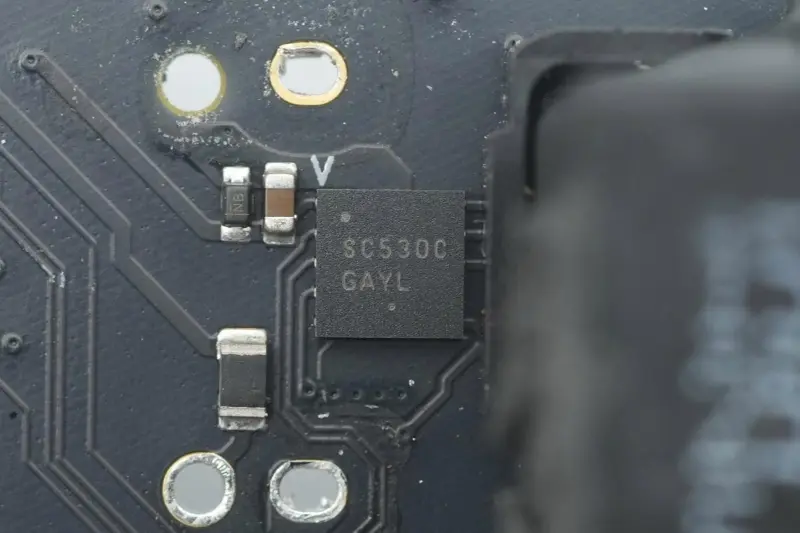

Το πρόγραμμα οδήγησης για τους σωλήνες διακόπτη Infineon και STMicroelectronics είναι ένα προσαρμοσμένο μοντέλο από την ON Semiconductor, με την ένδειξη SC530C.

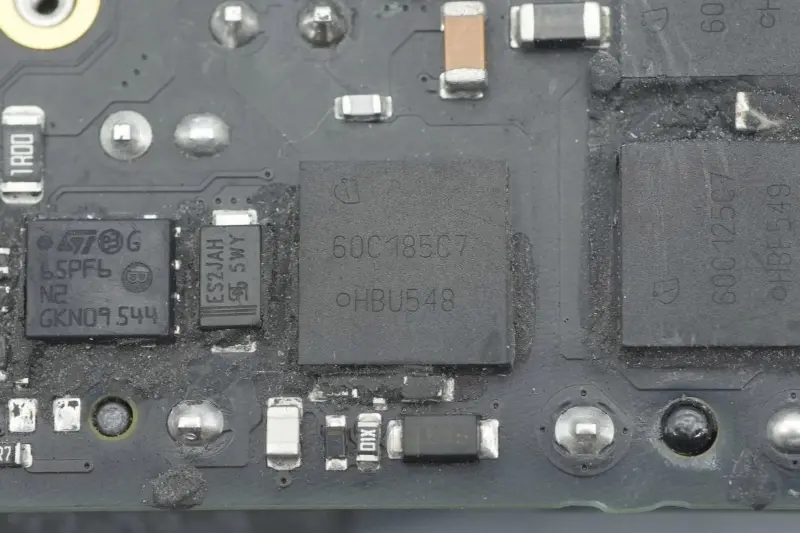

Ένας προσαρμοσμένος σωλήνας MOS από την Infineon, με την ένδειξη 60C185C7, ένα προσαρμοσμένο μοντέλο για την Apple, συσκευασμένο σε VSON‑4.

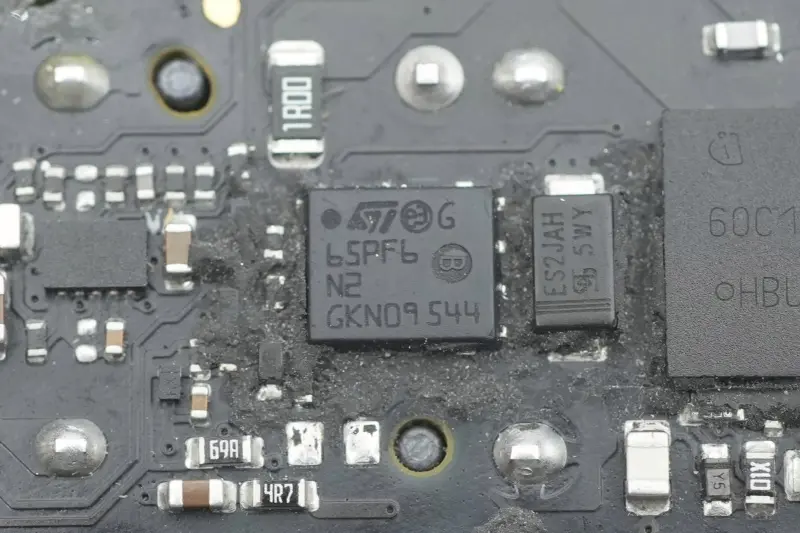

Ένας άλλος σωλήνας MOS είναι από την STMicroelectronics, με την ένδειξη 65PF6N2, συσκευασμένος σε PowerFLAT 5x6 HV.

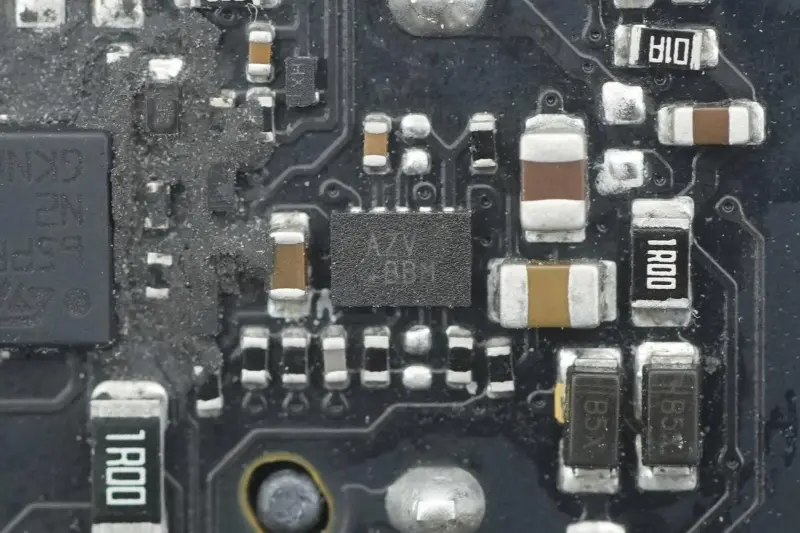

Ένα τσιπ με την ένδειξη AZV.

Μετασχηματιστής ρεύματος για την ανίχνευση του ρεύματος εισόδου του σταδίου υποβάθμισης.

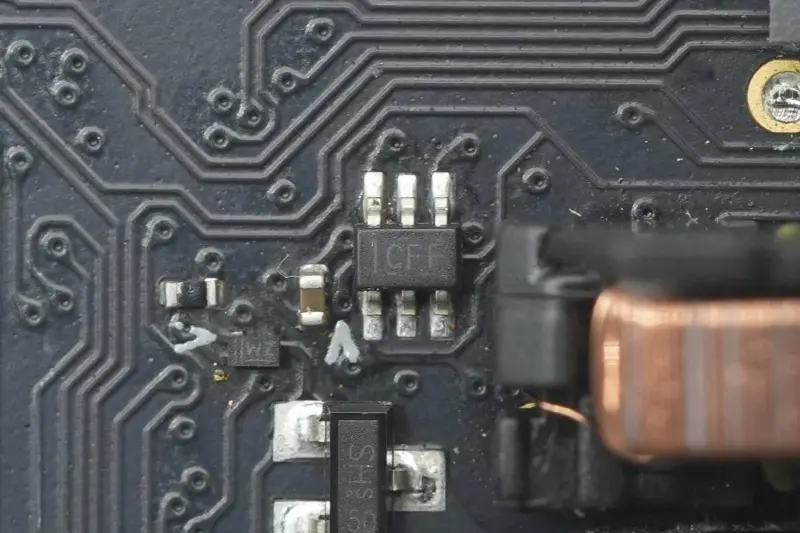

Ο μετατροπέας διπλού καναλιού 1,65–5,5 V με είσοδο σκανδάλης Schmitt προέρχεται από την Texas Instruments, με την ένδειξη CFF, μοντέλο SN74LVC2G14, συσκευασμένος σε SC70.

Κοντινό πλάνο του πηνίου υποβάθμισης.

Ο πυκνωτής φίλτρου τρίτου φιλμ έχει προδιαγραφή 1μF 450V.

Ο κύριος πυκνωτής τροφοδοτικού τσιπ ελέγχου είναι επίσης της Rubycon, με προδιαγραφή 35V 47μF.

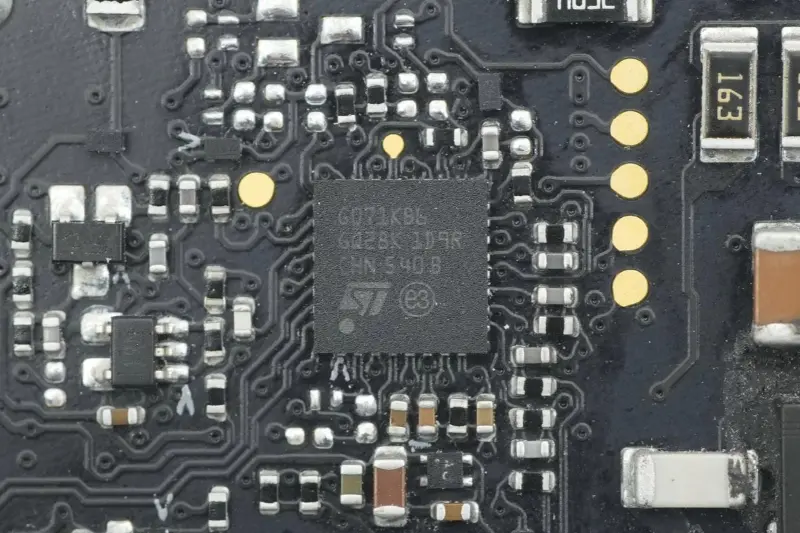

STMicroelectronics STM32G071KB M0 core MCU, ενσωματωμένο Flash 128K, 36K RAM, κύρια συχνότητα 64MHz, συσκευασμένο σε UFQFPN32, που χρησιμοποιείται για τον κύριο έλεγχο της μονάδας τροφοδοσίας.

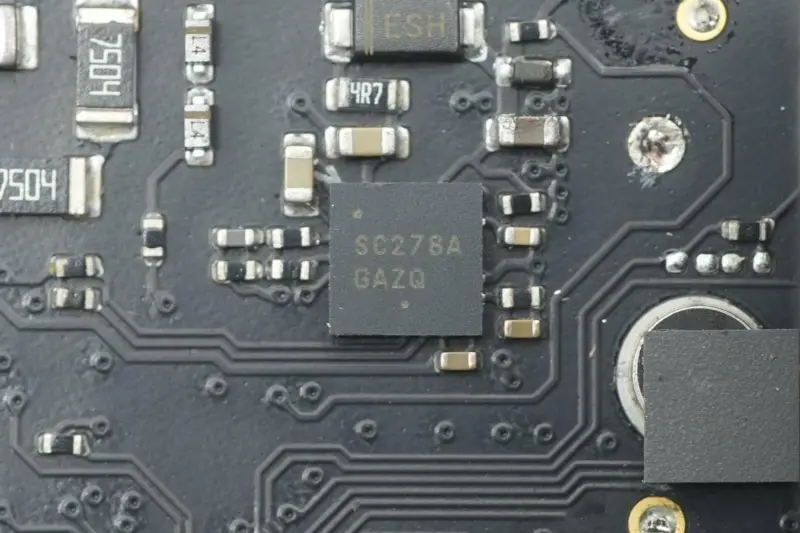

Το πρόγραμμα οδήγησης για τους δύο σωλήνες διακόπτη LLC είναι ένα προσαρμοσμένο μοντέλο από την ON Semiconductor, με την ένδειξη SC278A, συσκευασμένο σε DFN‑10.

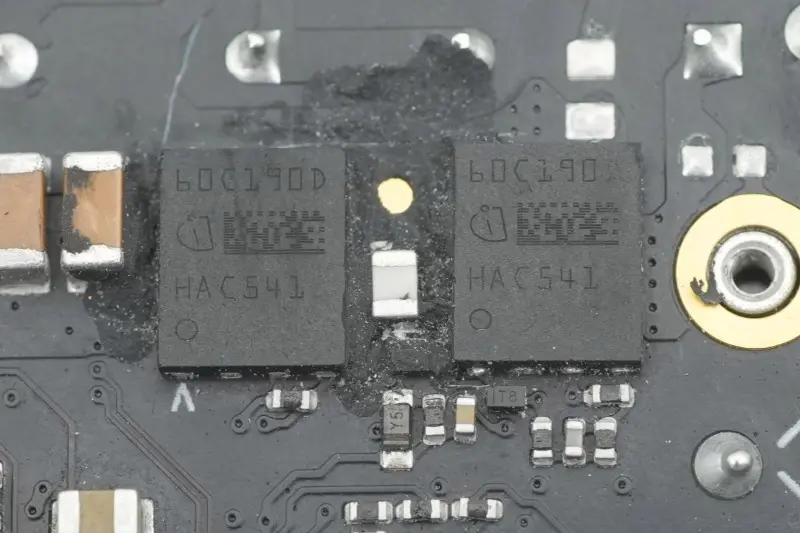

Οι δύο σωλήνες διακόπτη LLC είναι από την Infineon, με την ένδειξη 60C190D, προσαρμοσμένα μοντέλα για την Apple, συσκευασμένα σε TSON‑8‑6.

Οι δύο πυκνωτές συντονισμού είναι της VISHAY.

Ένας μετασχηματιστής, οπτοζεύκτης, πυκνωτής φίλτρου εξόδου, τσιπ πρωτοκόλλου και σωλήνας διακόπτη VBUS είναι εγκατεστημένοι στη μία πλευρά του άκρου εξόδου.

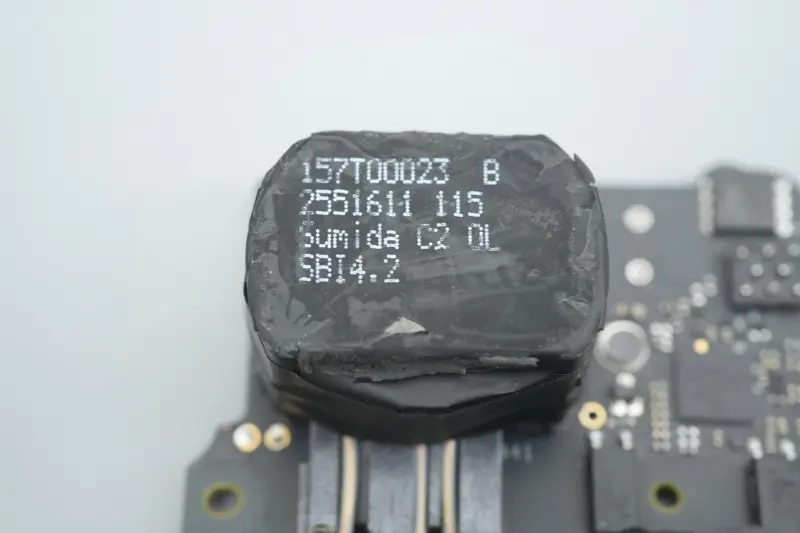

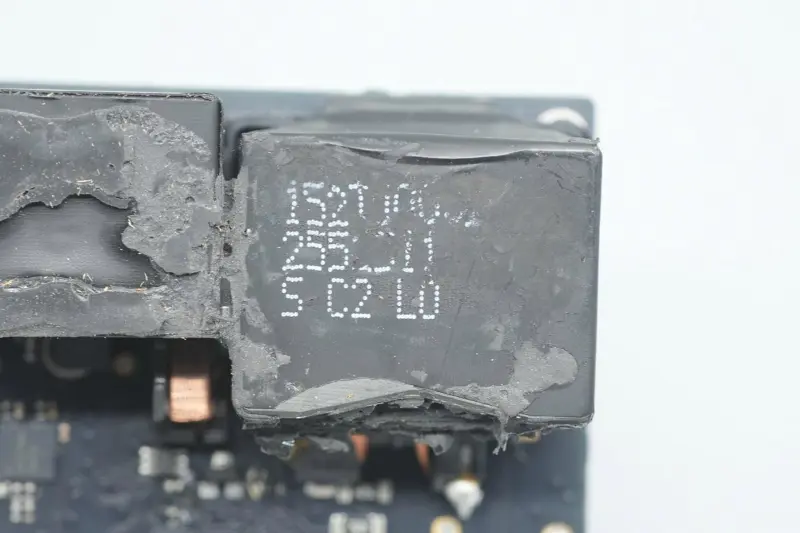

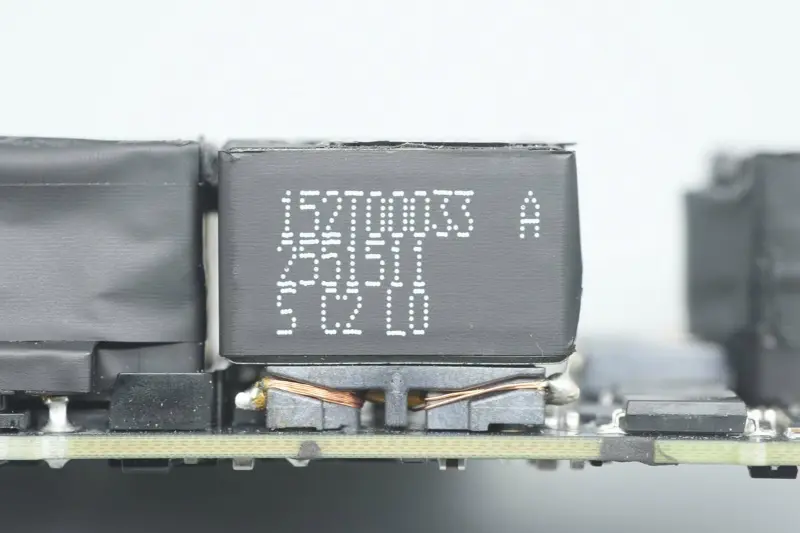

Ο μετασχηματιστής προμηθεύεται από τη Sumida.

Δύο μαύροι πυκνωτές Υ χρησιμοποιούνται για κατά των παρεμβολών.

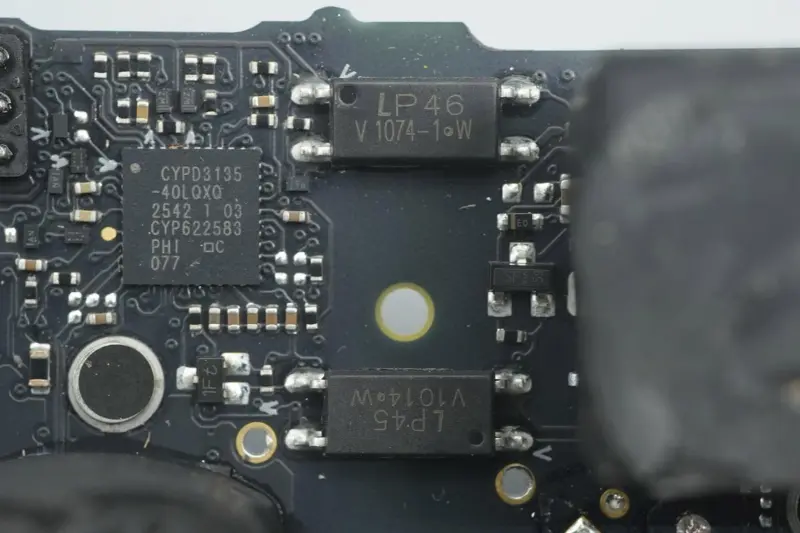

Κοντινό πλάνο δύο οπτικών συζευκτών, που χρησιμοποιούνται για την τάση εξόδου ανάδρασης και την προστασία του κυκλώματος.

Κοντινό πλάνο του τρίτου πυκνωτή Υ.

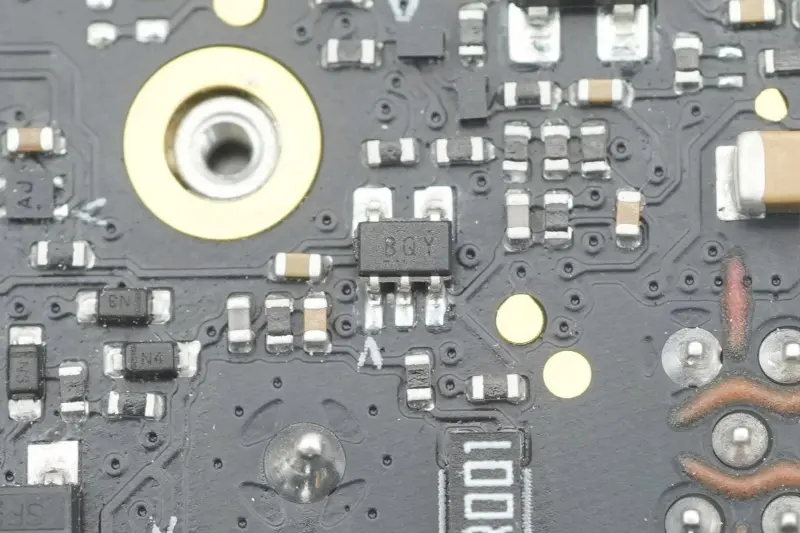

Βελτιωτικός μετατροπέας για την τροφοδοσία του ελεγκτή σύγχρονης διόρθωσης.

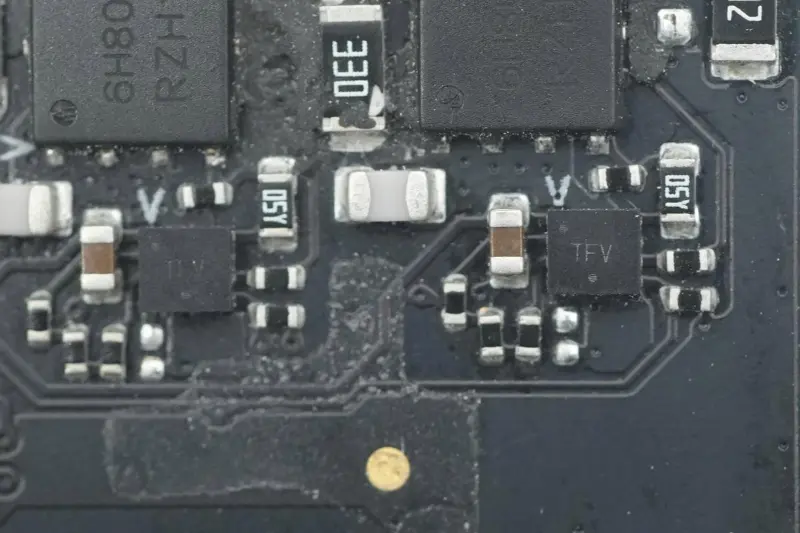

Δύο ελεγκτές σύγχρονης ανόρθωσης προσαρμοσμένου μοντέλου προέρχονται από την ON Semiconductor, με την ένδειξη TFV, συσκευασμένοι σε WDFN8.

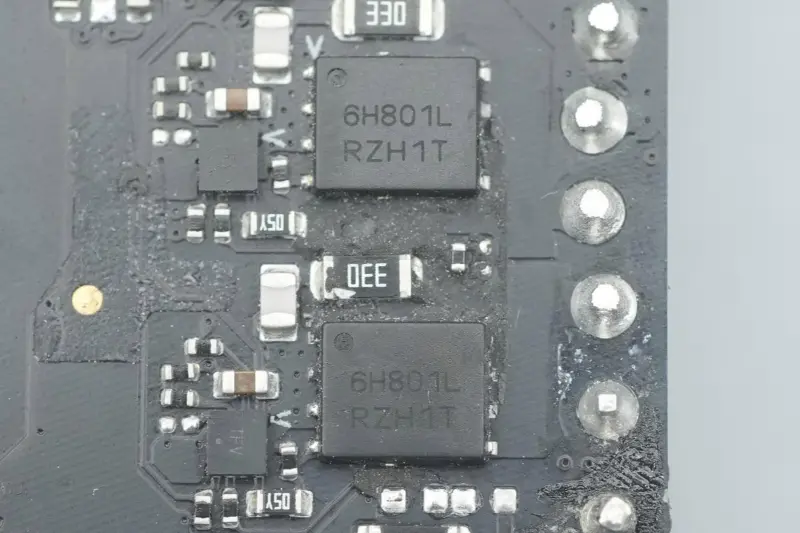

Ο σωλήνας σύγχρονου ανορθωτή είναι από την ON Semiconductor, μοντέλο NTMFS6H801NL, σωλήνας NMOS, αντοχής τάσης 80V, αντίστασης 2,7 mΩ, συσκευασμένος σε DFN5.

Ο πυκνωτής φίλτρου εξόδου είναι της Lelon.

Η προδιαγραφή πυκνωτή είναι 35V 680μF.

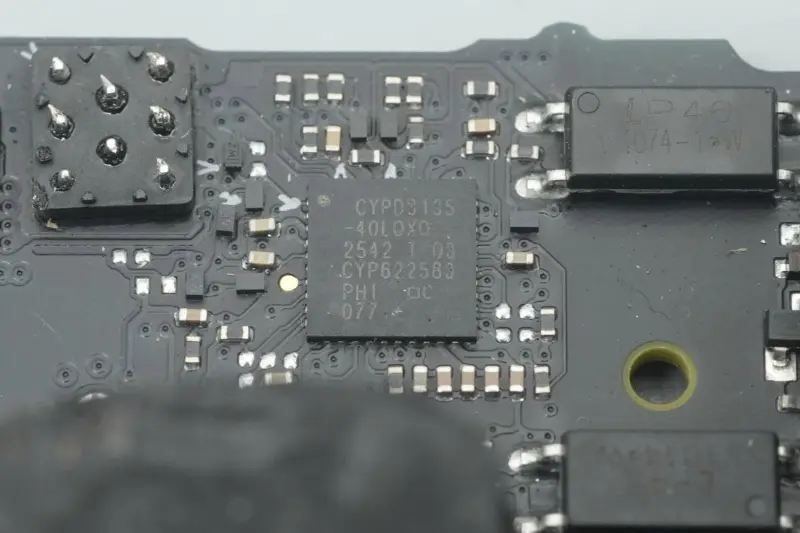

Το τσιπ πρωτοκόλλου υιοθετεί το Infineon CYPD3135, το πρώτο τσιπ πρωτοκόλλου γρήγορης φόρτισης USB PD3.1 της βιομηχανίας, προσαρμοσμένο από την Apple στην Infineon.

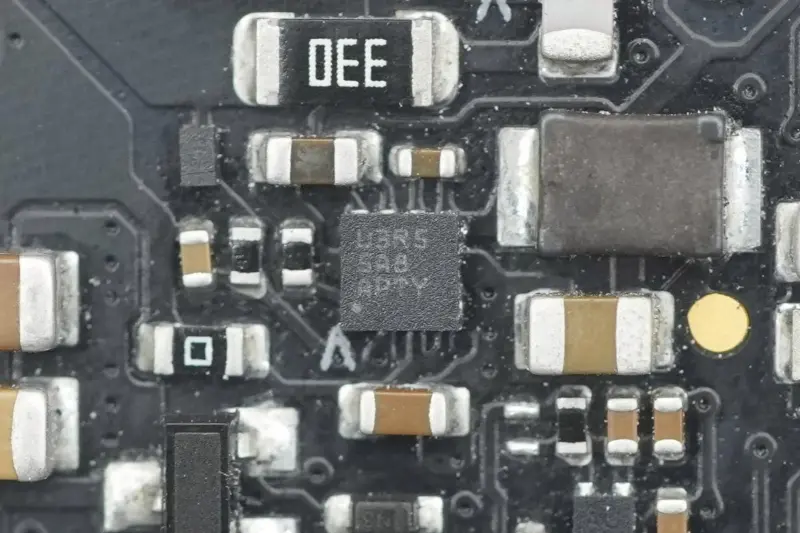

Ενισχυτής για ανίχνευση ρεύματος εξόδου.

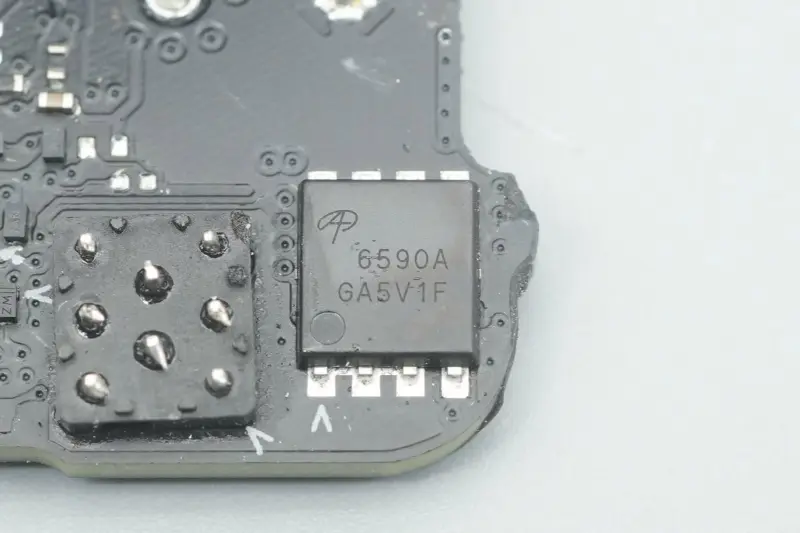

Ο σωλήνας διακόπτη εξόδου VBUS είναι από AOS, μοντέλο AON6590A, σωλήνας NMOS, αντοχής τάσης 40V, αντίστασης 0,99mΩ, συσκευασμένος σε DFN5*6.

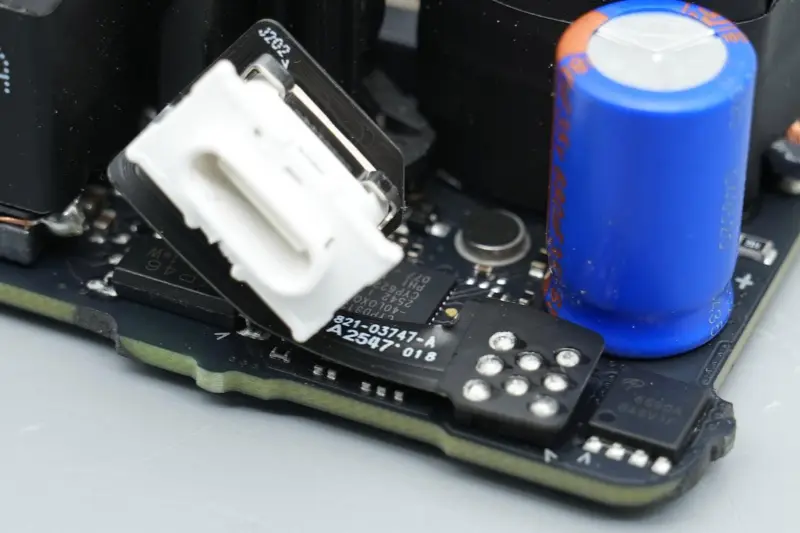

Η υποδοχή θύρας USB‑C συνδέεται με την κύρια πλακέτα PCB μέσω μιας εύκαμπτης πλακέτας κυκλώματος.

Κοντινό πλάνο της υποδοχής θύρας USB-C.

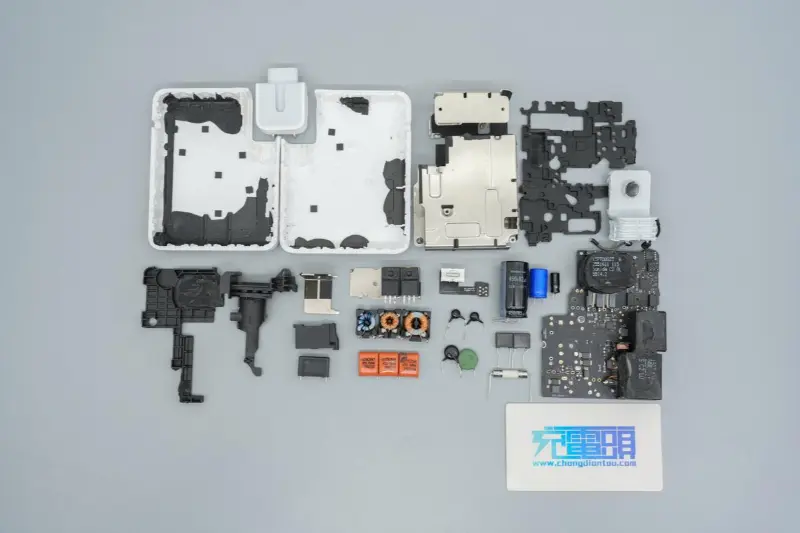

Περίληψη

Ο νέος γρήγορος φορτιστής 140 W A3607 της Apple συνεχίζει τη σταθερή μινιμαλιστική σχεδιαστική γλώσσα της Apple και η συνολική του εμφάνιση και το μέγεθός του είναι πολύ συνεπή με την προηγούμενη γενιά A2452. Ωστόσο, υπάρχουν ορισμένες διαφορές στις λεπτομέρειες: ένα μεταλλικό κλιπ για βοηθητική στερέωση προστίθεται στην υποδοχή της αποσπώμενης μονάδας πείρου.

Όσον αφορά τις επιδόσεις, ενώ λειτουργεί ως η ναυαρχίδα του τροφοδοτικού για τις συσκευές νέας γενιάς της Apple, είναι επίσης εξαιρετικά συμβατό με προηγούμενα παλιά μοντέλα, παρέχοντας γρήγορη φόρτιση PD3.1 έως 140 W για συσκευές.

Ο φορτιστής εξακολουθεί να υιοθετεί μια αρχιτεκτονική υψηλής απόδοσης PFC + LLC + σύγχρονο βήμα προς τα κάτω, με συμπαγή συνολική διάταξη και σχεδιασμό συμπαγούς απαγωγής θερμότητας. Όσον αφορά τα βασικά εξαρτήματα, με βάση το γεγονός ότι οι ελεγκτές εξακολουθούν να είναι τσιπ με τον ίδιο αριθμό ανταλλακτικού από NXP, STMicroelectronics, ON Semiconductor και Infineon, οι συσκευές ισχύος είναι σχεδόν ενοποιημένες ως προσαρμοσμένα προϊόντα της Infineon, καθιστώντας τη συνολική λύση πιο εντατική και εξατομικευμένη και η απόδοση ενεργειακής απόδοσης αναμένεται να βελτιωθεί περαιτέρω.
