Πρόγραμμα οδήγησης 8,4W σταθερού ρεύματος Triac Dimmable LED

Το PE-C280 είναι ένα από τα 8,4W σταθερού ρεύματος triac dimmable LED προγράμματα οδήγησης που αναπτύχθηκε από τον κινεζικό κατασκευαστή Starwell με υψηλό συντελεστή ισχύος, υψηλή απόδοση, υψηλή ακρίβεια, τη χρήση του αποδοτικού σταθερού τσιπ ελέγχου διακόπτη χαμηλής απώλειας και τα εξαρτήματα υψηλής απόδοσης το καθιστά με χαμηλό θόρυβο, μεγάλη διάρκεια ζωής και άλλα χαρακτηριστικά.

Αποστολή Ερώτησης

Ως επαγγελματίας κατασκευαστής, η Starwell θα ήθελε να σας προσφέρει πρόγραμμα οδήγησης LED υψηλής ποιότητας 8,4 W σταθερού ρεύματος triac dimmable, το οποίο είναι κατάλληλο για ροοστάτη RPC MOSFET και ροοστάτη FPC TRAIC.

Προσδιορισμός

Μοντέλο		PE-C280B2435	PE-C280B4220	PE-C280B0670	PE-C280B1270	PE-C280B2430
ΠΑΡΑΓΩΓΗ	Τάση εξόδου	12-24Vdc	25-42Vdc	2,5-6Vdc	6-12 Vdc	12-24Vdc
	Μέγιστη τάση εξόδου	24 Vdc	42 Vdc	6Vdc	12 Vdc	24 Vdc
	Τάση εξόδου χωρίς φορτίο	27 Vdc	43 Vdc	8 Vdc	15 Vdc	27 Vdc
	Ρεύμα εξόδου	350 mA	200 mA	700 mA	700 mA	300 mA
	Ισχύς εξόδου	4,2W~8,4W	5W~8,4W	1,75W~4,2W	4,2W~8,4W	3,6W~7,2W
	Επίπεδο στροβοσκοπίου	Χαμηλότερο τρεμόπαιγμα (8%)
	Εύρος θαμπής	2~100%,
	Συχνότητα θαμπής PWM
	Τρέχουσα ακρίβεια	±5%
	Ripple & Noise	=500mv p-p
ΕΙΣΑΓΩΓΗ	Dimming Interface	Triac Κορυφαία αιχμή/Tralling edge
	Εύρος τάσης εισόδου	200-250Vac
	Συχνότητα	50/60Hz
	Ρεύμα εισόδου	<0,08Α	<0,08Α	<0,08Α	<0,08Α	<0,08Α
	Συντελεστής ισχύος	PF>0,9 (σε πλήρες φόρτωση)	PF>0,9 (με πλήρες φορτίο)	PF>0,88 (σε πλήρες φόρτωση)	PF>0,88 (σε πλήρες φόρτωση)	PF>0,88 (με πλήρες φορτίο)
	THD	230Vac@THD <20% (σε πλήρες φόρτωση)
	Αποτελεσματικότητα (τυπ.)	77%	79%	77%	77%	77%
	Ρεύμα εισόδου (τύπος.)	Ψυχρή εκκίνηση 0,8Α	Ψυχρή εκκίνηση 0,8Α	Ψυχρή εκκίνηση1,54Α	Ψυχρή εκκίνηση 0,8Α	Ψυχρή εκκίνηση 0,8Α
	Anti Surge	L-N: 1,5kV
	Ρεύμα διαρροής	<0,25mA/230Vac
ΠΕΡΙΒΑΛΛΟ	Θερμοκρασία εργασίας	tc: 55°C tc: 85°C
	Υγρασία εργασίας	20 ~ 95% RH, χωρίς συμπύκνωση
	Θερμ. Αποθήκευσης, Υγρασία	-40 ~ 80°C, 10~95% RH
	Θερμ. Συντελεστής	±0,03%/°C(0-50)°C
	Δόνηση	10~500Hz, 2G 12min./1κύκλος, περίοδος για 72min. το καθένα κατά μήκος των αξόνων X, Y, Z.
ΠΡΟΣΤΑΣΙΑ	Προστασία από υπερθέρμανση	Έξυπνη ρύθμιση ή απενεργοποίηση του ρεύματος εξόδου εάν η θερμοκρασία PCB ≥110°C, , επανέλθει αυτόματα.
	Προστασία υπερφόρτωσης	Τερματίστε την έξοδο όταν ονομαστική ισχύς≥102%, αυτόματη ανάκτηση.
	Προστασία από βραχυκύκλωμα	Τερματίζεται αυτόματα εάν παρουσιαστεί βραχυκύκλωμα, επαναφέρει αυτόματα.
	Προστασία χωρίς φορτίο	Κλείστε την έξοδο εάν δεν υπάρχει φορτίο, επανέρχεται αυτόματα όταν το φορτίο επιστρέψει στο κανονικό.
ΑΣΦΑΛΕΙΑ & ΗΜΣ	Αντοχή τάσης	I/P-O/P: 3750Vac
	Αντίσταση απομόνωσης	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Πρότυπα Ασφαλείας	IEC/EN61347-1, IEC/EN61347-2-13
	EMC Emision	EN55015, EN61000-3-2 Κατηγορία C, IEC61000-3-3
	Ανοσία EMC	EN61000-4-2,3,4,5,6,8,11, EN61547
	Πρότυπο δοκιμής Strobe	IEEE 1789
ΑΛΛΟΙ	Διάσταση	43,2×0,5 χιλιοστά (Β×Υ)
	Συσκευασία	ΣΤΗΝ τσάντα
	Βάρος (G.W.)	42g±5g

Τιμολόγια:

● Οδηγός μείωσης φωτεινότητας LED φάσης κοπής, εύρος μείωσης φωτεινότητας 2-100%

● Κατάλληλο για ροοστάτη RPC MOSFET και ροοστάτη FPC TRAIC

● Ενεργό PFC

● Ασφάλειες: βραχυκύκλωμα/ υπέρβαση τάσης/ υπέρβαση ρεύματος

● Τεχνολογία θερμικής αγωγής γέλης πυριτίου, φυσικός ψυχρός άνεμος

● Εξαιρετικά μικρός όγκος

● Κατάλληλο για οικιακό φωτισμό LED και επαγγελματικό φωτισμό

● Ασφαλής συσκευή προστασίας χωρίς φορτίο

● Οικονομική και βολική εγκατάσταση

● συμμορφώνονται με τα παγκόσμια πρότυπα ασφαλείας εξοπλισμού φωτισμού

● Κατηγορία προστασίας II

● Τρία χρόνια εγγύηση

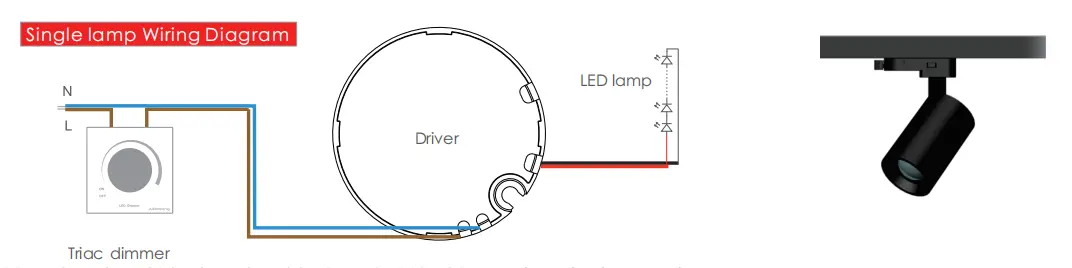

Διάγραμμα καλωδίωσης:

Καλωδίωση:

Το καλώδιο εξόδου: 20AWG κόκκινο και μαύρο καλώδιο PVC, μήκος 200-230 mm, απαίτηση απογύμνωσης καλωδίων: 5-7 mm

Το καλώδιο εισόδου: 20AW Καφέ μπλε καλώδιο διπλής μόνωσης VDE, μήκος 150-160 mm, απαίτηση απογύμνωσης καλωδίων: 5-7 mm

Η χρήση της καθοδήγησης:

1. Δώστε προσοχή στη διάκριση μεταξύ εισόδου και εξόδου, συνδέστε σωστά και μετά ενεργοποιήστε

2. Συνδέστε πρώτα το φορτίο της εξόδου DC, ανοίξτε το τροφοδοτικό μετά από έλεγχο. στη λειτουργία σταθερού ρεύματος, εάν το κύκλωμα είναι ανοιχτό, κλείστε το τροφοδοτικό και δεν μπορείτε να συνδέσετε το LED έως ότου η ηλεκτρική ενέργεια που έχει αποθηκευτεί από την απελευθέρωση εξόδου ή μπορεί να καταστρέψει το LED.

3. Αυτός ο τύπος τροφοδοσίας περιορίζεται μόνο στη χρήση των λαμπτήρων LED και των φαναριών, το εύρος τάσης εισόδου είναι AC200-250v, η θερμομόνωση από βαμβάκι και άλλα είδη που εμποδίζουν τη διάχυση θερμότητας του προϊόντος, η οποία ταιριάζει με το προϊόν κάτω από την τάση εξόδου καθορισμένη ταχύτητα, το εύρος ρεύματος δεν μπορεί να καλύψει, το περιβάλλον χρήσης. στις συνθήκες του περιβάλλοντος, αυτό το προϊόν απολαμβάνει τρία χρόνια δωρεάν εγγύησης.

Οι μη φυσιολογικές καταστάσεις και οι αντίστοιχες μέθοδοι θεραπείας:

1. Η λυχνία LED δεν ανάβει μετά τη σύνδεση του προγράμματος οδήγησης μείωσης της φωτεινότητας την πρώτη φορά, απενεργοποιήστε την είσοδο AC και ελέγξτε ως εξής:

α) Είτε η έξοδος DC είναι κακή επαφή ή όχι:

β) Είτε η πολικότητα εξόδου DC έχει αντιστραφεί ή η πλακέτα LED είναι συγκολλημένη αντί.

γ) Εάν η είσοδος AC είναι κακή επαφή: ελέγξτε αφού εξαλείψετε αυτές τις βλάβες.

2. Η συσκευή έχει καλή σύνδεση, ανάβει LED, αλλά ο διακόπτης LED, απενεργοποιήστε την είσοδο AC και, στη συνέχεια, ελέγξτε την έξοδο DC.

α) υπέρφορτο.υπό φορτίο.

β) Αν ταιριάζουν ή όχι οι παράμετροι και οι πραγματικές παράμετροι.

3. Επικοινωνήστε εγκαίρως μαζί μας εάν έχετε οποιεσδήποτε ερωτήσεις σχετικά με τη χρήση, θα καταβάλουμε κάθε δυνατή προσπάθεια για να λύσουμε τα προβλήματα μαζί σας.
