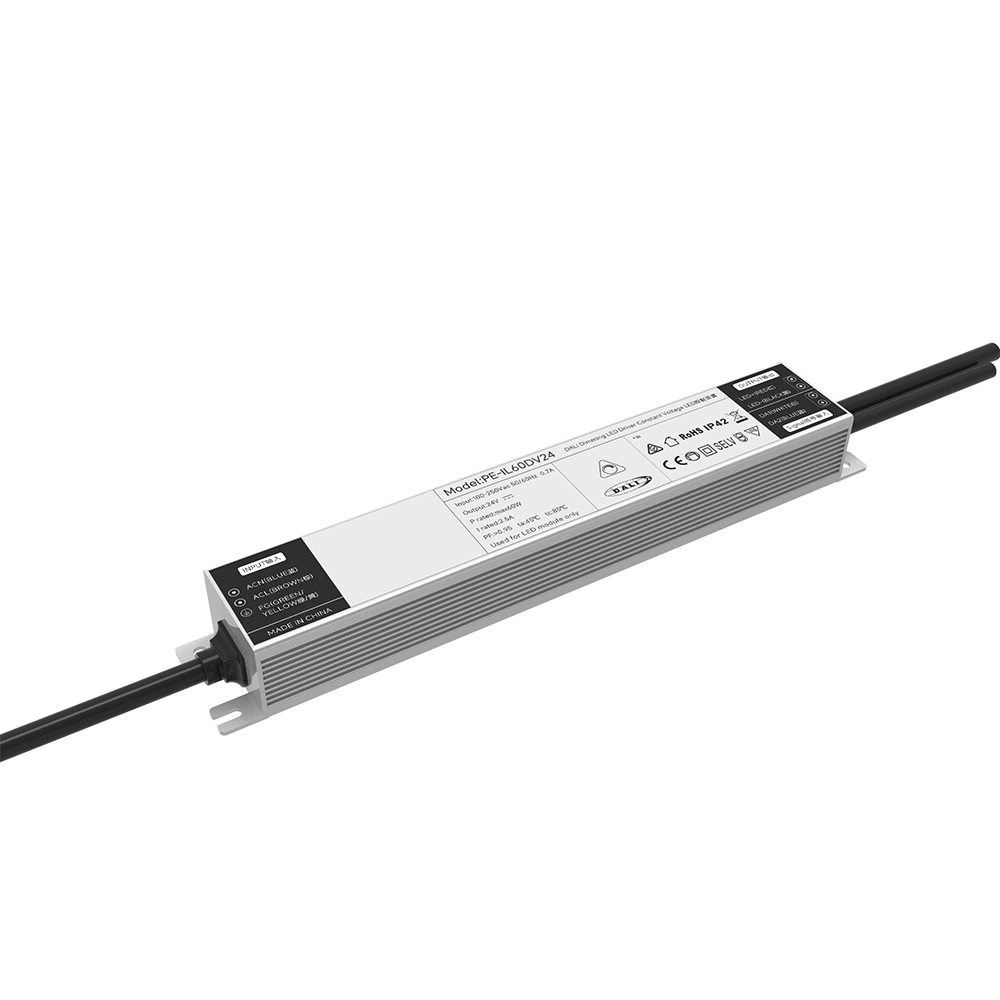

60W σταθερής τάσης 0/1-10V ρυθμιζόμενος οδηγός LED

Το υψηλής ποιότητας 60W σταθερής τάσης 0/1-10V Dimmable LED Driver του εργοστασίου Starwell είναι ειδική διαδικασία συγκόλλησης με κέλυφος αλουμινίου, κέλυφος αλουμινίου και εσωτερική αγωγιμότητα θερμότητας από πήκτωμα πυριτίου, πιο σταθερή χρήση, όλες οι πρώτες ύλες είναι μάρκες πρώτης γραμμής και τα εισαγόμενα τσιπ ξεπερνούν. 2KV, ομαλή μείωση της φωτεινότητας, χωρίς στροβοσκοπικό, χαμηλό θόρυβο στη διαδικασία μείωσης της φωτεινότητας

Αποστολή Ερώτησης

Ως επαγγελματίας κατασκευαστής οδηγών LED στην Κίνα, η Starwell θα ήθελε να σας παρέχει πρόγραμμα οδήγησης LED σταθερής τάσης 0/1-10 V με πιστοποίηση CE, το οποίο έχει σχεδιαστεί για βαθύ και ομαλό φωτισμό και ενσωματώνεται άψογα με τα περισσότερα έξυπνα συστήματα dimming της αγοράς. Το πρόγραμμα οδήγησης παρέχει φωτισμό χωρίς τρεμόπαιγμα και ελάχιστο θόρυβο κατά τη ρύθμιση. Παρέχει επίσης ισχυρή προστασία από υπερτάσεις έως και 2kV, καθιστώντας το μια ανθεκτική και ευέλικτη επιλογή για επαγγελματικές εφαρμογές φωτισμού.

Προσδιορισμός

Μοντέλο		PE-IL60DV24	PE-IL60DV12
ΠΑΡΑΓΩΓΗ	Τάση εξόδου	24 Vdc	12 Vdc
	Μέγιστη τάση εξόδου	2,5Α	5Α
	Χωρίς τάση εξόδου φορτίου	24 Vdc	12 Vdc
	Εύρος ισχύος φορτίου	0-2,5Α	0-5Α
	Ισχύς εξόδου	0-60W	0-60W
	Επίπεδο στροβοσκοπίου	Χωρίς τρεμόπαιγμα
	Εύρος θαμπής	0~100%, LED εκκίνηση στο 0,03% δυνατό.
	Συχνότητα θαμπής PWM	>3600Hz
	Τρέχουσα ακρίβεια	±3%
	Λειτουργία απενεργοποίησης	λειτουργία μνήμης κατά την απενεργοποίηση
ΕΙΣΑΓΩΓΗ	Διασύνδεση φωτισμού	DALI (IEC62386) Ρεύμα ελέγχου σήματος < 2mA
	Εύρος τάσης εισόδου	100-250Vac
	Συχνότητα	50/60Hz
	Ρεύμα εισόδου	<0,7A ac100v
	Συντελεστής ισχύος	PF>0,99/110V ac (σε πλήρες φορτίο)
	THD	230Vac@THD <10% (με πλήρες φορτίο)
	Αποτελεσματικότητα (τυπ.)	89%	87%
	Ισχύς αναμονής	0,4W
	Ρεύμα εισόδου (τύπος.)	ψυχρή εκκίνηση180A/220ns@230Vac AC
	Anti Surge	L-N: 2kV
	Ρεύμα διαρροής	<0,25mA/230Vac
ΠΕΡΙΒΑΛΛΟ	Θερμοκρασία εργασίας	ta: 45°C tc: 80 °C
	Υγρασία εργασίας	20 ~ 95% RH, χωρίς συμπύκνωση
	Θερμ. Αποθήκευσης, Υγρασία	-40 ~ 80°C, 10~95% RH
	Θερμ.Συντελεστής	±0,03%/°C(0-50)°C
	Δόνηση	10~500Hz, 2G 12min./1κύκλος, περίοδος για 72min. το καθένα κατά μήκος των αξόνων X, Y, Z.
ΠΡΟΣΤΑΣΙΑ	Προστασία από υπερθέρμανση	Έξυπνη ρύθμιση ή απενεργοποίηση του ρεύματος εξόδου εάν η θερμοκρασία PCB ≥110°C, , επανέλθει αυτόματα.
	Προστασία υπερφόρτωσης	Τερματίστε την έξοδο όταν ονομαστική ισχύς≥102%, αυτόματη ανάκτηση.
	Προστασία από βραχυκύκλωμα	Τερματίζεται αυτόματα εάν παρουσιαστεί βραχυκύκλωμα, επαναφέρει αυτόματα.
	Προστασία χωρίς φορτίο	Σταθερή τάση εξόδου.
ΑΣΦΑΛΕΙΑ & EMC	Αντοχή τάσης	I/P-O/P: 3750Vac
	Αντίσταση απομόνωσης	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Πρότυπα Ασφαλείας	IEC/EN61347-1, IEC/EN61347-2-13
	Εκπομπή EMC	EN55015, EN61000-3-2 Κατηγορία C, IEC61000-3-3
	Ανοσία EMC	EN61000-4-2,3,4,5,6,8,11, EN61547
	Πρότυπο δοκιμής Strobe	IEEE 1789
ΑΛΛΟΙ	Διάσταση	235×37×27 χιλιοστά (Μ×Π×Υ)
	Συσκευασία	240×47×33 χιλιοστά (Μ×Π×Υ)
	Βάρος (G.W.)	350g±10g

Χαρακτηριστικά:

1. Η τυπική διεπαφή Dali συμμορφώνεται με τα πρότυπα Dali 144

2. Πιστοποίηση Dali2, μέλος Dali

3. Εγκρίνεται η έξοδος ψηφιακού ελέγχου και δεν υπάρχει στροβοσκοπικό

4. Διεθνής γενική εύρος εισόδου AC 100-250V

5. Φυσική ψύξη αέρα, ανθεκτική στην υγρασία, αγωγιμότητα θερμότητας, διαδικασία διάχυσης θερμότητας γέλης πυριτίου

6. Αυτοαναπτυγμένη καμπύλη θαμπής βάθους

7. Πολλαπλές λειτουργίες προστασίας

8. Ειδική διαδικασία συγκόλλησης αλουμινίου, σχέδιο εξαιρετικά μικρού όγκου

9. Συμμορφωθείτε με το πρότυπο ERP και η κατανάλωση ενέργειας σε κατάσταση αναμονής είναι μικρότερη από 0,5 W

Εφαρμογή:

1. Λωρίδα φωτός LED

2. Έξυπνος φωτισμός βίλας

3. Μπορεί να συνδεθεί με το έξυπνο σύστημα φωτισμού Dali

4. Φωτισμός μουσείου

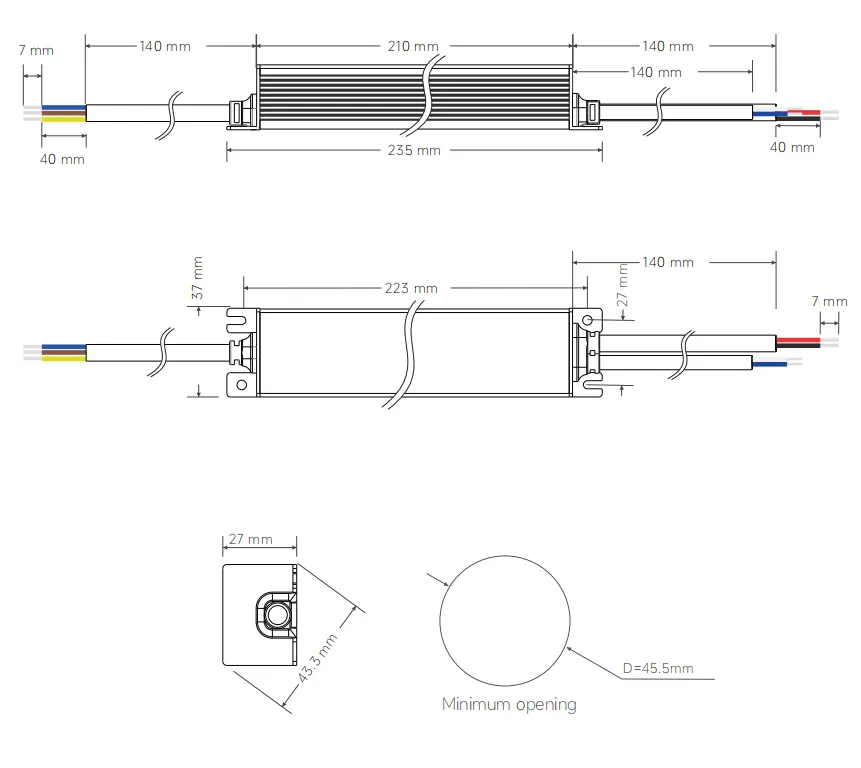

Διαστάσεις:

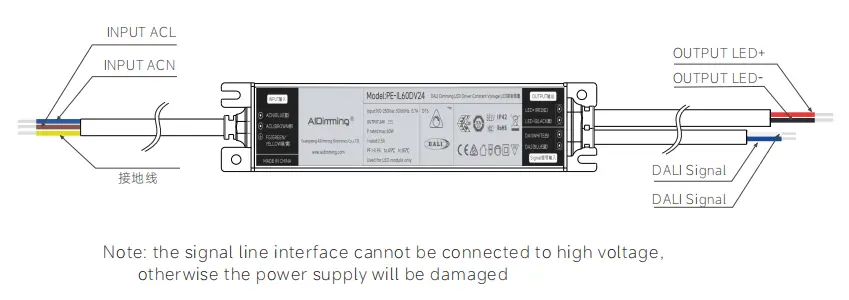

Καλωδίωση:

Οδηγίες χρήσης:

Εκτός εάν ορίζεται διαφορετικά, όλες οι προδιαγραφές και οι παράμετροι μετρώνται σε ονομαστικό φορτίο εισόδου 230 VAC και θερμοκρασία περιβάλλοντος 25 ℃.

Καλώδιο σύμφωνα με την αναγνώριση του προϊόντος και δώστε προσοχή στη θετική και αρνητική κατεύθυνση και στην κατεύθυνση εισόδου και εξόδου. Σημείωμα:

Σημείωση 1: Ελέγξτε εάν οι ακροδέκτες εισόδου και εξόδου είναι σωστοί μετά την ενεργοποίηση.

Σημείωση 2: Συνδέστε πρώτα το φορτίο στον ακροδέκτη εξόδου DC και, στη συνέχεια, συνδέστε το τροφοδοτικό αφού επιβεβαιώσετε ότι δεν υπάρχει σφάλμα. στη λειτουργία σταθερής τάσης, εάν η τροφοδοσία τροφοδοτείται σε ανοιχτό κύκλωμα, αποσυνδέστε πρώτα την παροχή ρεύματος και, στη συνέχεια, συνδέστε το LED αφού απελευθερωθεί η ηλεκτρική ενέργεια που είναι αποθηκευμένη στον ακροδέκτη εξόδου.

Σημείωση 3: Αυτό το πρόγραμμα οδήγησης ισχύος χρησιμοποιείται για λαμπτήρες LED. Το εύρος τάσης εισόδου αυτού του προϊόντος είναι AC 100-250 V. Όταν χρησιμοποιείται εντός του καθορισμένου εύρους τάσης και ρεύματος εξόδου, όταν η θερμοκρασία περιβάλλοντος είναι -20 ℃ έως +45 ℃, και η επιφάνεια δεν μπορεί να καλυφθεί με βαμβάκι θερμομόνωσης και άλλα αντικείμενα που εμποδίζουν τη διάχυση της θερμότητας, η χρήση του προϊόντος σε συνθήκες πενταετίας. αυτού του προϊόντος.

1. Εάν το τροφοδοτικό δεν ανάβει μετά την πρώτη ηλεκτρική σύνδεση του εξοπλισμού, αποσυνδέστε τους ακροδέκτες εισόδου AC και ελέγξτε:

(1) του α. Ελέγξτε για κακή επαφή στους ακροδέκτες εξόδου DC.

(2) ο ακροδέκτης εξόδου dc είναι αρνητικός.

(3) ελέγξτε εάν το τερματικό εισόδου εναλλασσόμενου ρεύματος είναι κακή επαφή, αντιμετώπιση προβλημάτων μετά τη δοκιμή ηλεκτρικής ενέργειας.

(4) Τα δεδομένα ανάγνωσης σήματος σύνδεσης έχουν ρυθμιστεί να τερματίζονται μετά την εκκίνηση

2. Όταν η συσκευή είναι συνδεδεμένη ηλεκτρικά, το LED ανάβει, αλλά οι λυχνίες LED αναβοσβήνουν. Παρακαλούμε διακόψτε την τροφοδοσία εναλλασσόμενου ρεύματος, ελέγξτε την έξοδο dc:

(1) οι παράμετροι σχεδιασμού του τροφοδοτικού είναι συνεπείς με την πραγματική χρήση λαμπτήρων LED και φαναριών.

(2) Εάν έχετε οποιεσδήποτε άλλες ερωτήσεις ή προβλήματα κατά τη χρήση του προϊόντος, επικοινωνήστε έγκαιρα με την εταιρεία μας για να επικοινωνήσετε και να ανατροφοδοτήσετε τις κακές πληροφορίες. Θα σας βοηθήσουμε ενεργά να λύσετε το πρόβλημα.

Μη φυσιολογική κατάσταση και η αντίστοιχη μέθοδος επεξεργασίας:

Η υποτελής διασύνδεση ψηφιακής διευθυνσιοδότησης φωτισμού (DALI) στέλνει δεδομένα μόνο όταν ζητηθεί από τον κύριο, δηλαδή ως απόκριση σε μια εντολή.

Στο ίδιο δίκτυο Νταλί, υπάρχουν το πολύ 64 σκλάβες μονάδες, η καθεμία με ξεχωριστή σύντομη διεύθυνση.

Μπορείτε επίσης να αντιστοιχίσετε μια εξαρτημένη μονάδα σε μια ομάδα. Μπορούν να υπάρχουν ταυτόχρονα έως και 16 ομάδες και οι εξαρτημένες μονάδες μπορούν να ανήκουν σε διαφορετικές ομάδες.

Κάθε μονάδα μπορεί να δημιουργήσει έως και 16 σκηνές. Κύρια χαρακτηριστικά πρωτοκόλλου Dali

1) Ασύγχρονη σειριακή επικοινωνία

2) 1200 baud, κωδικός Μάντσεστερ

3) Σήμα διαφορικού δύο καλωδίων

4) Υψηλή όταν η διαφορική τάση είναι μεγαλύτερη από 9,5 V

5) Χαμηλή όταν η διαφορική τάση είναι μικρότερη από 6,5 V

6) Επεξεργασία επικοινωνίας ανά μονάδα υποδοχής

7) Το λεωφορείο Dali μπορεί να συνδέσει 64 εξαρτημένες συσκευές

8) Κάθε σκλάβος μπορεί να απευθυνθεί ξεχωριστά. Ηλεκτρικά χαρακτηριστικά Dali Σε κατάσταση αδράνειας, το λεωφορείο Dali είναι υψηλό, ελέγχεται από τη μονάδα σκλάβου.

1) Μην παρεμβαίνετε στον κεντρικό υπολογιστή όταν η έξοδος είναι υψηλή

2) Όταν η έξοδος είναι χαμηλή, ο δίαυλος Dali μπορεί να βραχυκυκλωθεί απευθείας μεταξύ τους.

3) Το μέγιστο ρεύμα διαύλου Dali είναι 250 mA

4) Η αμφίδρομη επικοινωνία δεν μπορεί να πραγματοποιηθεί ταυτόχρονα.

5) Το μέγιστο μήκος της γραμμής δεδομένων είναι 300 μέτρα, διαφορετικά η πτώση τάσης δεν πρέπει να υπερβαίνει τα 2V
