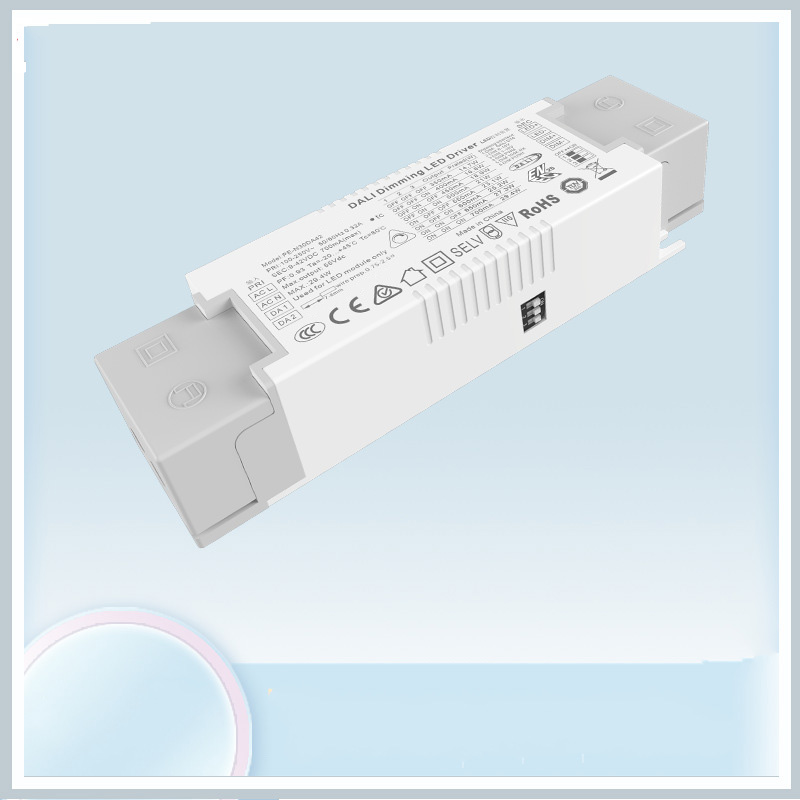

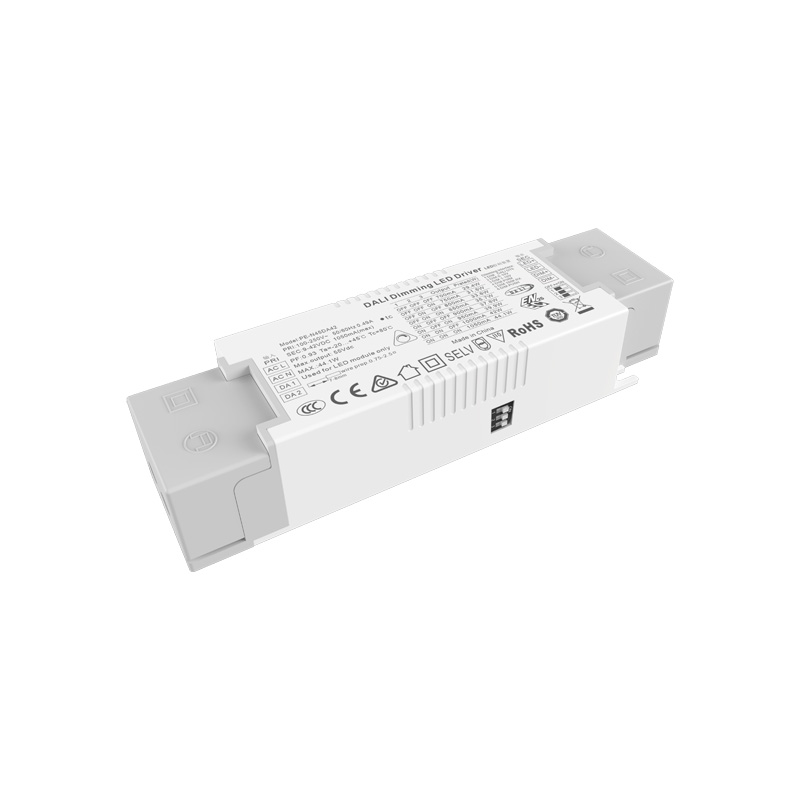

Πρόγραμμα οδήγησης LED σταθερού ρεύματος DALI 45W

Ως ένας από τους επαγγελματίες κατασκευαστές υψηλής ποιότητας 45W Constant Current DALI Dimmable LED Driver, μπορείτε να είστε σίγουροι ότι θα αγοράσετε 45W Constant Current DALI Driver LED Dimmable LED από την STARWELL και θα σας προσφέρουμε την καλύτερη εξυπηρέτηση μετά την πώληση και έγκαιρη παράδοση.

Το DALI Dimming LED Driver είναι ένα από τα προγράμματα οδήγησης LED σταθερού ρεύματος που αναπτύχθηκε από την εταιρεία μου με υψηλό συντελεστή ισχύος, υψηλή απόδοση, υψηλή ακρίβεια, τη χρήση του αποδοτικού σταθερού τσιπ ελέγχου διακόπτη χαμηλής απώλειας και τα εξαρτήματα υψηλής απόδοσης το καθιστά με χαμηλό θόρυβο, εξοικονόμηση ενέργειας, προστασία του περιβάλλοντος, μεγάλη διάρκεια ζωής και άλλα χαρακτηριστικά.

Το PE-N30DA/PE-N45DA διαθέτει DALI/ Push/ 0-10V/1-10V/PWM/R DIM έξι τρόπους μείωσης φωτεινότητας, χρησιμοποιήστε το διακόπτη DIP για να αλλάξετε τη λειτουργία dimming, χωρίς παρεμβολές μεταξύ τους, που δεν υπάρχουν ταυτόχρονα .

Διασύνδεση φωτισμού:

1. DALI dimming, χρησιμοποιήστε την τυπική διεπαφή σήματος DALI. μπορεί να ταιριάζει με όλο το σύστημα ελέγχου DALI στον δείκτη.

2,0-10V dimming, χρησιμοποιήστε την τυπική 0-10V /αντίσταση 100K/10V PWM dimming.

Χαρακτηριστικά προγράμματος οδήγησης σταθερού ρεύματος DALI Dimmable LED 45W:

1. Ενσωματωμένη διεπαφή DALI/Push/0-10V/1-10V/PWM/R DIM τυπική διεπαφή φωτισμού

2. With PUSH function to realize PUSH dimming

3. Έξοδος ψηφιακού ελέγχου, χωρίς τρεμόπαιγμα

4. Διεθνής γενική εύρος εισόδου AC 100-250V

5. Protection type: short circuit / over current / over voltage

6. Φυσικός ψυχρός άνεμος

7. Μεγάλος ακροδέκτης κλειδωμένος με βίδα

8. Οικονομική και βολική εγκατάσταση

9. Συμμορφωθείτε με τα παγκόσμια πρότυπα ασφαλείας εξοπλισμού φωτισμού

10. Κατηγορία προστασίας II

11. 5 χρόνια εγγύηση

12. Πιστοποιητικά TUV CE SAA ENEC

13. Μέγεθος: 147,5*43*30mm

Λίστα μοντέλων προγράμματος οδήγησης σταθερού ρεύματος DALI 45W σταθερού ρεύματος:

DALI σταθερό ρεύμα μείωσης έντασης

Εφαρμογή προγράμματος οδήγησης DALI Dimmable LED 45W σταθερού ρεύματος:

Τα προγράμματα οδήγησης LED DALI (Digital Addressable Lighting Interface) χρησιμοποιούνται σε διάφορα σενάρια. Ακολουθούν ορισμένες κοινές εφαρμογές:

1. Φωτισμός επαγγελματικού κτιρίου

2. Εκπαιδευτικά Ιδρύματα

3. Εγκαταστάσεις υγειονομικής περίθαλψης

4. Βιομηχανία φιλοξενίας

5. Καταστήματα λιανικής

6. Αρχιτεκτονικός φωτισμός

7. Φωτισμός εξωτερικού χώρου

Προδιαγραφές προγράμματος οδήγησης σταθερού ρεύματος DALI με δυνατότητα ρύθμισης LED 45W:

Διαστάσεις:

Επιγραφή:

LED Επιλογή ρεύματος:

Διακόπτης DIP για γρήγορη επιλογή 8 προαιρετικών ρευμάτων (δείτε τον παρακάτω πίνακα).

Μετά την τρέχουσα ρύθμιση από το διακόπτη DIP, απενεργοποιήστε και στη συνέχεια ενεργοποιήστε για να ενεργοποιήσετε το νέο ρεύμα.

Π.χ. LED 3,2V/τεμ: Τα 9-24V μπορούν να τροφοδοτήσουν LED 3-7 τμχ σε σειρά, 9-42V μπορούν να τροφοδοτήσουν LED 3-12 τμχ, η μέγιστη ποσότητα LED σε σειρά θα υπόκειται στην πραγματική τάση των LED.

Διάγραμμα καλωδίωσης DALI dim:

Διάγραμμα καλωδίωσης 0-10V dim:

Διάγραμμα καλωδίωσης PUSH dim:

Έλεγχος ενεργοποίησης/απενεργοποίησης: Σύντομο πάτημα.

Αδιαβάθμητο dimming: Παρατεταμένο πάτημα. Με κάθε άλλο παρατεταμένο πάτημα, το επίπεδο φωτός πηγαίνει προς την αντίθετη κατεύθυνση.

Μνήμη μείωσης φωτεινότητας: Η φωτεινότητα θα είναι ίδια με αυτή που ρυθμίστηκε προηγουμένως όταν απενεργοποιείται και ενεργοποιείται ξανά.

Οι μη φυσιολογικές καταστάσεις και οι αντίστοιχες μέθοδοι θεραπείας:

Ψηφιακή Διευθυνσιοδοτούμενη Διασύνδεση Φωτισμού (DALI)

Η υποτελής μονάδα DALI θα στέλνει μόνο αιτήματα κύριας μονάδας δεδομένων, δηλαδή θα υιοθετεί τη λειτουργία απάντησης εντολών

Υπάρχουν το πολύ 64 slave μονάδες στο ίδιο δίκτυο DALI, κάθε μονάδα έχει μια ξεχωριστή διεύθυνση (σύντομη διεύθυνση), μια μονάδα αποθήκευσης μπορεί επίσης να εκχωρηθεί σε μια συγκεκριμένη ομάδα και μια υποτελής μονάδα μπορεί να ανήκει σε διαφορετική ομάδα, μπορεί να υπάρχει μονάδα αποθήκευσης έως και 16 ομάδες ταυτόχρονα, κάθε μονάδα μπορεί να ορίσει 16 σενάρια.

Τα κύρια χαρακτηριστικά του πρωτοκόλλου DALI

1)Ασύγχρονη σειριακή επικοινωνία.

2) Ρυθμός baud 1200, χρησιμοποιώντας τη μορφή κωδικοποίησης Manchester.

3)Σήμα διαφορικού δύο θέσεων.

4) Το υψηλό επίπεδο όταν η διαφορική τάση είναι μεγαλύτερη από 9,5 V.

5) Το χαμηλό επίπεδο όταν η διαφορική τάση είναι μικρότερη από 6,5 V.

6) Η κύρια μονάδα ελέγχει τη διαδικασία επικοινωνίας.

7)Ένα λεωφορείο DALI μπορεί να συνδεθεί με 64 σκλάβες μονάδες.

8) Κάθε μονάδα σκλάβου μπορεί να αντιμετωπιστεί ξεχωριστά.

Ηλεκτρικές προδιαγραφές DALI

Σε κατάσταση αδράνειας, από τη μέθοδο της μονάδας μηχανής για τον έλεγχο του διαύλου:

1)Υψηλή ισχύς εξόδου σε συνηθισμένο χρόνο, όχι σε παρεμβολές στο σήμα αναμονής.

2) Παραγωγή χαμηλής ηλεκτρικής ενέργειας σε συνηθισμένο χρόνο, απευθείας στο βραχυκύκλωμα του διαύλου DALI μεταξύ τους.

3)Μέγιστο ρεύμα διαύλου DALI 250mA

4)Όχι αμφίδρομη επικοινωνία ταυτόχρονα.

5) Καλώδιο μετάδοσης έως 300 μέτρα ή η πτώση πίεσης δεν είναι μεγαλύτερη από 2v
