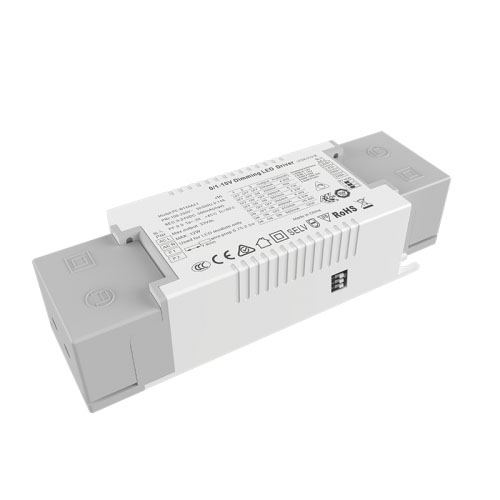

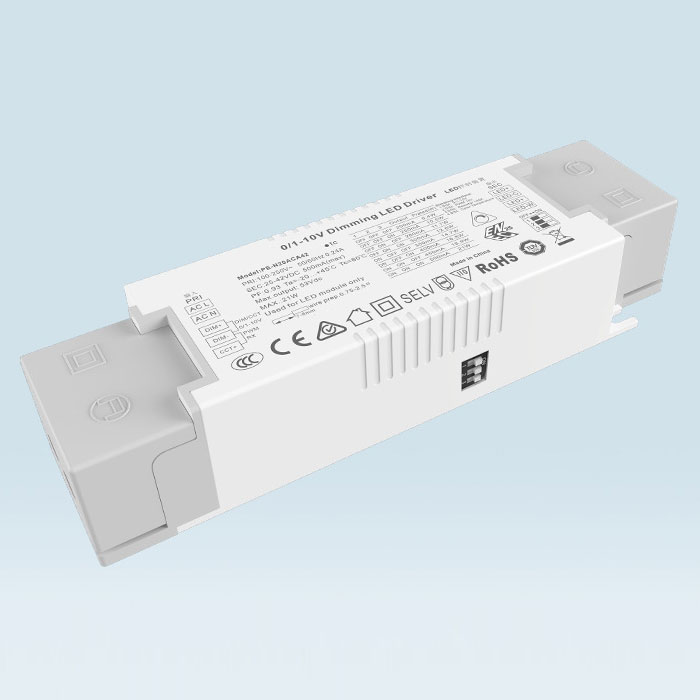

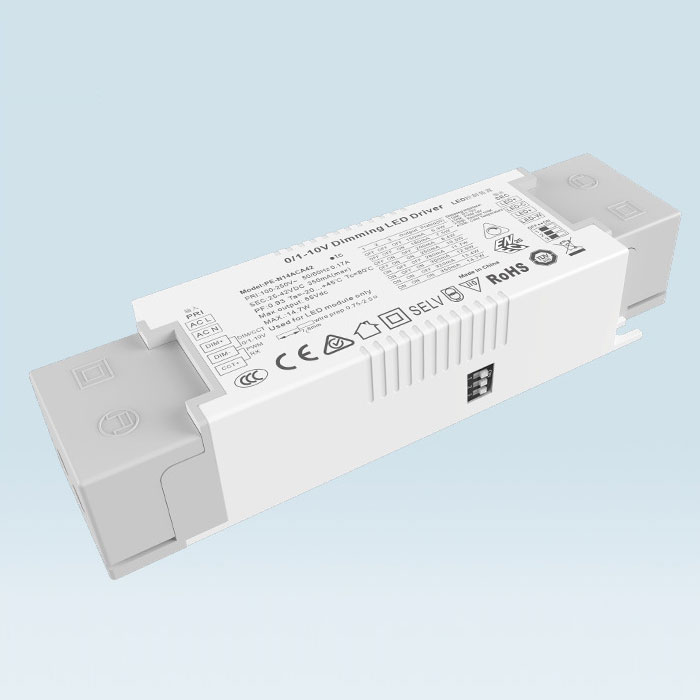

Πρόγραμμα οδήγησης LED 45W σταθερού ρεύματος 0-10V CCT Dimmable LED

Είστε ευπρόσδεκτοι να έρθετε στο εργοστάσιό μας για να αγοράσετε το πιο πρόσφατο πρόγραμμα οδήγησης LED σταθερού ρεύματος 0-10V σταθερού ρεύματος 45W σε πωλήσεις, χαμηλής τιμής και υψηλής ποιότητας, η STARWELL ανυπομονεί να συνεργαστεί μαζί σας.

Το PE-N45ACA υιοθετεί αμφίδρομο έλεγχο σήματος, έναν τρόπο ελέγχου της φωτεινότητας και τον άλλο τρόπο ελέγχου της θερμοκρασίας χρώματος. Οι πρώτες ύλες που χρησιμοποιούνται είναι επωνυμίες πρώτης γραμμής και  εισαγόμενο  τσιπ  πολύ βαθύ  σχεδιασμός θαμπώματος, που ταιριάζει με μια ποικιλία από έξυπνα συστήματα θαμπώματος στην αγορά. Η έξοδος φωτισμού PWM ελέγχει τη φωτεινότητα των LED και ελέγχει με ακρίβεια τη θερμοκρασία χρώματος. Η διαδικασία αγωγής θερμότητας από σιλικόνη είναι εσωτερικά προσβεβλημένη και η ισορροπία θερμότητας των ηλεκτρονικών εξαρτημάτων είναι πιο σταθερή.

Χαρακτηριστικά προγράμματος οδήγησης LED σταθερού ρεύματος 0-10V CCT σταθερού ρεύματος 45W:

1. Ενσωματώστε πολλαπλές διεπαφές μείωσης φωτισμού και αντιστοίχισης χρωμάτων

2. 0-10v/1-10v προσαρμοστικό

3. Εγκρίνεται η έξοδος ψηφιακού ελέγχου και δεν υπάρχει στροβοσκοπικό

4. Διεθνής γενική εύρος εισόδου AC 100-250V

5. Φυσική ψύξη αέρα, ανθεκτική στην υγρασία, αγωγιμότητα θερμότητας και διαδικασία διάχυσης θερμότητας γέλης πυριτίου

6. Σχεδίαση βαθιάς θαμπώματος

7. Πολλαπλές λειτουργίες προστασίας

8. Έξοδος γρήγορος ακροδέκτης τάσης, ασφαλής και βολικός

9. Πρεσάρισμα σχεδίου, βολικό και γρήγορο

10. Επιλογή ρεύματος 8 ταχυτήτων

11. Πιστοποιητικά TUV CE SAA ENEC

12.147.5*43*30 χλστ

Λίστα μοντέλων προγράμματος οδήγησης LED σταθερού ρεύματος 0-10V CCT σταθερού ρεύματος 45W:

Ρύθμιση σταθερού ρεύματος 0/1-10V CCT

Σειρά	Θαμπό	Μοντέλο	Εισαγωγή	Εξουσία	PF	Ρεύμα εξόδου	Τάση εξόδου
PE-N14ACA 3-15W χωρίς τρεμόπαιγμα	PWM 10V 100 χιλ Ποτενσιόμετρο μονής κατεύθυνσης CCT μονόδρομος θαμπώνουν	PE-N14ACA42	AC100-250V	15W	0,88-0,96 PF THD<10%	25-42V	150/180/200/250/280/ 300/320/350 mA
PE-N20ACA 8-20W χωρίς τρεμόπαιγμα	PWM 10V 100 χιλ Ποτενσιόμετρο μονής κατεύθυνσης CCT μονόδρομος θαμπώνουν	PE-N20ACA42	AC100-250V	21W	0,88-0,96 PF THD<10%	25-42V	200/250/280/300/350/ 400/450/500 mA
PE-N30ACA 15-30W χωρίς τρεμόπαιγμα	PWM 10V 100 χιλ Ποτενσιόμετρο μονής κατεύθυνσης CCT μονόδρομος θαμπώνουν	PE-N30ACA42	AC100-250V	29,4 W	0,88-0,96 PF THD<10%	25-42V	350/400/450/500/550/ 600/650/700 mA
PE-N45ACA 30-44W χωρίς τρεμόπαιγμα	PWM 10V 100 χιλ Ποτενσιόμετρο μονής κατεύθυνσης CCT μονόδρομος θαμπώνουν	PE-N45ACA42	AC100-250V	44,1 W	0,88-0,96 PF THD<10%	25-42V	700/750/800/850/900/ 950/1000/1050 mA

Εφαρμογή προγράμματος οδήγησης με ρυθμιζόμενο LED 45W σταθερού ρεύματος 0-10V CCT:

1.Δίχρωμη πηγή φωτός Led

2. Έξυπνος φωτισμός βίλας

3. Το ασύρματο ευφυές σύστημα φωτισμού μπορεί να προσπελαστεί

4.Φωτισμός μουσείου

Προδιαγραφές προγράμματος οδήγησης LED σταθερού ρεύματος 0-10V CCT σταθερού ρεύματος 45W:

Διάσταση:

Επιγραφή:

Επιλογή ρεύματος LED:

Διακόπτης DIP για γρήγορη επιλογή 8 προαιρετικών ρευμάτων (δείτε τον παρακάτω πίνακα).

Μετά την τρέχουσα ρύθμιση από το διακόπτη DIP, απενεργοποιήστε και στη συνέχεια ενεργοποιήστε για να ενεργοποιήσετε το νέο ρεύμα.

Π.χ. LED 3,2V/τεμ: 9-24V μπορούν να τροφοδοτήσουν 3-7 τμχ LED σε σειρά, 25-42V μπορούν να τροφοδοτήσουν LED 7-12 τμχ, η μέγιστη ποσότητα LED σε σειρά θα υπόκειται στην πραγματική τάση των LED.

Διάγραμμα συνδεσμολογίας:

Η χρήση της καθοδήγησης:

Το άκρο εισόδου του προϊόντος παρέχεται με κάλυμμα πίεσης γραμμής εισόδου με αυτοασφαλιζόμενο σφιγκτήρα. Χρησιμοποιήστε ένα κατσαβίδι με σχισμή για να πιέσετε ομοιόμορφα προς τα πάνω και να το γείρετε αργά για να αποκαλύψει τον ακροδέκτη εισόδου, συνδέστε τη γραμμή εναλλασσόμενου ρεύματος L και τη γραμμή μηδέν n και συνδέστε τον ακροδέκτη εξόδου σύμφωνα με την αναγνώριση του προϊόντος. Προσοχή στους θετικούς και αρνητικούς πόλους Σημείωση

1. Όταν χρησιμοποιείτε αυτό το τροφοδοτικό, προσέξτε να διακρίνετε το άκρο εισόδου και το άκρο εξόδου. Συνδέστε σωστά και ενεργοποιήστε το μόνο αφού ελέγξετε τη Σημείωση

2. Συνδέστε πρώτα το φορτίο στην έξοδο DC, επιβεβαιώστε ότι είναι σωστό και μετά ανοίξτε το τροφοδοτικό. Στη λειτουργία σταθερού ρεύματος, εάν το ανοιχτό κύκλωμα είναι ενεργοποιημένο, απενεργοποιήστε την παροχή ρεύματος και συνδέστε το LED αφού απελευθερωθεί η ηλεκτρική ενέργεια που είναι αποθηκευμένη στο άκρο εξόδου, διαφορετικά το LED μπορεί να καεί Σημείωση

3. Αυτό το πρόγραμμα οδήγησης ισχύος χρησιμοποιείται μόνο για λαμπτήρες LED. Το εύρος τάσης εισόδου του προϊόντος είναι AC 100-265V. Όταν χρησιμοποιείται εντός του καθορισμένου εύρους τάσης και ρεύματος εξόδου, η θερμοκρασία περιβάλλοντος είναι -20 έως + 45 ℃ και η επιφάνεια δεν μπορεί να καλυφθεί με θερμομονωτικό βαμβάκι και άλλα αντικείμενα που εμποδίζουν τη διάχυση θερμότητας του προϊόντος. Υπό το περιβάλλον που πληροί τις συνθήκες σέρβις του προϊόντος, αυτό το προϊόν απολαμβάνει πενταετή δωρεάν εγγύηση.

Λύσεις σε κοινά προβλήματα κατά τη χρήση:

1. Το προϊόν δεν λειτουργεί όταν είναι ενεργοποιημένο:

Ελέγξτε εάν το καλώδιο πίεσης είναι συνδεδεμένο σωστά, πατήστε ξανά τον ακροδέκτη του σύρματος πίεσης,

Εάν οι θετικοί και αρνητικοί πόλοι της λάμπας LED είναι σωστοί,

Εάν η είσοδος και η έξοδος έχουν συνδεθεί λανθασμένα.

Ελέγξτε εάν το καλώδιο σήματος είναι βραχυκυκλωμένο (αν η λυχνία σήματος μπορεί να ανάψει όταν αποσυνδεθεί)

2. Ενεργοποίηση λυχνίας φλας: 1. Εάν η λυχνία αναβοσβήνει, ελέγξτε εάν η τάση της λυχνίας LED είναι εντός του εύρους τάσης τροφοδοσίας

3. Χωρίς ρύθμιση θερμοκρασίας ή φωτεινότητας ανάμειξης χρωμάτων:

Ελέγξτε εάν η γραμμή σήματος είναι συνδεδεμένη ή βραχυκυκλωμένη.

Μόνο η φωτεινότητα μπορεί να ρυθμιστεί, όχι η θερμοκρασία ανάμειξης χρωμάτων. Ελέγξτε εάν το σύστημα είναι αμφίδρομο σύστημα που προσαρμόζει ταυτόχρονα τη φωτεινότητα, τη θερμοκρασία και το χρώμα

4. Εφόσον η παροχή ρεύματος ελέγχεται από τον αριθμό γραμμής χαμηλής τάσης, οι θωρακισμένες γραμμές σήματος πρέπει να χρησιμοποιούνται όσο το δυνατόν περισσότερο στην πραγματική χρήση για να διασφαλιστεί η ποσότητα ελέγχου και η απόσταση

Διαφορά μεταξύ 0-10V και 1-10V:

1.Όταν ο ροοστάτης 0 / 10V ρυθμιστεί στο μέγιστο 10V, το ρεύμα εξόδου θα φτάσει το 100% της ισχύος εξόδου και η φωτεινότητα θα φτάσει το 100%. Όταν ο ροοστάτης 0-10V ρυθμιστεί στα 0V, το ρεύμα θα είναι το ελάχιστο και το φως θα σβήσει. Όταν η ρύθμιση του φωτισμού 1-10V είναι ρυθμισμένη στο 1V, το ρεύμα είναι το ελάχιστο και το φως είναι σβηστό.

2.Διαφορά μεταξύ 0-10V και 1-10V dimming: διαφορετική τάση εκκίνησης και κλεισίματος, 0-10V είναι ενεργοποιημένο στα 0,7V, (η ελάχιστη φωτεινότητα) 1-10V είναι ενεργοποιημένο στα 1,2V (η ελάχιστη φωτεινότητα).

3.Digital dimming driver 0-10V και 1-10V dimming automatic identification δύο mode dimming modes.

4.Το ίδιο κύκλωμα σήματος ελέγχει το φως και το σκοτάδι ταυτόχρονα.

5.Το Dimmer (σύστημα dimming) χωρίζεται σε σήματα dimming 0-10V και 1-10V.

6. Η συμβατότητα μείωσης της φωτεινότητας σχετίζεται με την απόσταση ελέγχου της γραμμής σήματος και τον αριθμό της τροφοδοσίας ελέγχου. Εάν ο αριθμός είναι πολύ μεγάλος ή η γραμμή σήματος είναι πολύ μεγάλη, θα προκύψουν προβλήματα όπως δεν μπορεί να προσαρμοστεί χαμηλότερα και δεν μπορεί να ρυθμιστεί.
