Πρόγραμμα οδήγησης DALI LED σταθερής τάσης 300W

Το πρόγραμμα οδήγησης DALI LED 300W σταθερής τάσης είναι ένας τύπος οδηγού LED που έχει σχεδιαστεί ειδικά για να λειτουργεί με συστήματα φωτισμού LED που απαιτούν τροφοδοσία σταθερής τάσης. Είναι συμβατό με το πρωτόκολλο ελέγχου DALI (Digital Addressable Lighting Interface), το οποίο επιτρέπει τον ψηφιακό έλεγχο και τη μείωση της φωτεινότητας των φώτων LED.

Αποστολή Ερώτησης

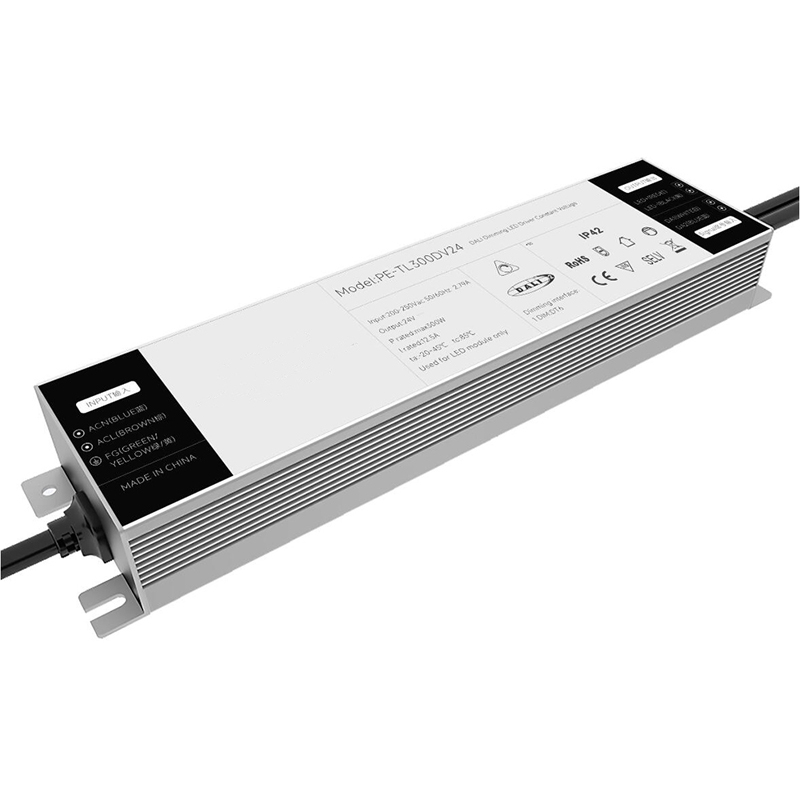

Το PE-TL300DV υιοθετεί ειδική διαδικασία συγκόλλησης κελύφους αλουμινίου, κέλυφος αλουμινίου και εσωτερικής αγωγιμότητας θερμότητας από πήκτωμα πυριτίου, πιο σταθερή χρήση, όλες οι πρώτες ύλες είναι μάρκες πρώτης γραμμής και τα εισαγόμενα τσιπ υπερβαίνουν. Η σχεδίαση βαθιάς μείωσης του φωτισμού ταιριάζει με το έξυπνο σύστημα μείωσης της φωτεινότητας των διάφορων εμπορικών σημάτων της αγοράς. Τάση κατά των υπερτάσεων 2KV, ομαλή μείωση της φωτεινότητας, χωρίς στροβοσκοπικό, χαμηλό θόρυβο στη διαδικασία μείωσης της φωτεινότητας.

Χαρακτηριστικά:

1. Η τυπική διεπαφή Dali συμμορφώνεται με τα πρότυπα Dali 144

2. Πιστοποίηση Dali2, μέλος Dali

3. Ψηφιακός έλεγχος, έξοδος χωρίς τρεμόπαιγμα

4. Διεθνής γενική εύρος εισόδου AC 100-250V

5. Φυσική ψύξη αέρα, ανθεκτική στην υγρασία, αγωγιμότητα θερμότητας, διαδικασία διάχυσης θερμότητας γέλης πυριτίου

6. Αυτοαναπτυγμένη καμπύλη θαμπής βάθους

7. Πολλαπλές λειτουργίες προστασίας

8. Ειδική διαδικασία συγκόλλησης αλουμινίου, σχέδιο εξαιρετικά μικρού όγκου

9. Συμμορφωθείτε με το πρότυπο ERP και η κατανάλωση ενέργειας σε κατάσταση αναμονής είναι μικρότερη από 0,5 W

10. Μέγεθος: 265 *63*35mm

Λίστα μοντέλων:

Πρόγραμμα οδήγησης DALI LED σταθερής τάσης 300W

Σειρά	Τύπος Dimmg	Μοντέλο	Εισαγωγή	Εξουσία	PF	Τάση εξόδου	Ρεύμα εξόδου
PE-IL60DV 60W	DALI	PE-IL60DV24	AC100V-250V	60W	0,96 PF THD<10%	24V	2,5Α
		PE-IL60DV12				12V	5Α
PE-IL100DV 100W	DALI	PE-IL100DV24	AC100V-250V	100W	0,96 PF THD<10%	24V	4.17Α
		PE-IL100DV12				12V	8.3Α
PE-IL150DV 150W	DALI	PE-IL150DV24	AC100V-250V	150W	0,96 PF THD<10%	24V	6,25Α
		PE-IL150DV12				12V	10Α
PE-TL250DV 250 W	DALI	PE-TL250DV12	AC100V-250V	250 W	0,96 PF THD<10%	24V	10.41Α
		PE-TL250DV24				12V	20,83 Α
PE-TL300DV 250 W	DALI	PE-TL300DV12	AC100V-250V	300W	0,96 PF THD<10%	24V	12,5Α
		PE-TL350DV24				12V	25Α

Εφαρμογή:

1.Led strip light

2. Έξυπνος φωτισμός βίλας

3. Μπορεί να συνδεθεί με το έξυπνο σύστημα φωτισμού DALI

4.Φωτισμός μουσείου

Προσδιορισμός:

Μοντέλο		PE-TL300DV24	PE-TL300DV12
ΠΑΡΑΓΩΓΗ	Τάση εξόδου	24 Vdc	12 Vdc
	Μέγιστη τάση εξόδου	12,5Α	25Α
	Χωρίς τάση εξόδου φορτίου	24 Vdc	12 Vdc
	Εύρος ισχύος φορτίου	0-12,5Α	0-25Α
	Ισχύς εξόδου	0-300W	0-300W
	Επίπεδο στροβοσκοπίου	Χωρίς τρεμόπαιγμα
	Εύρος θαμπής	0~100%, LED εκκίνηση στο 0,03% δυνατό.
	Συχνότητα θαμπώματος PWM	>3600Hz
	Τρέχουσα ακρίβεια	±3%
	Λειτουργία απενεργοποίησης	λειτουργία μνήμης κατά την απενεργοποίηση
ΕΙΣΑΓΩΓΗ	Διασύνδεση φωτισμού	DALI (IEC62386) Ρεύμα ελέγχου σήματος < 2mA
	Εύρος τάσης εισόδου	100-250Vac
	Συχνότητα	50/60Hz
	Ρεύμα εισόδου	<1,7A ac100v
	Συντελεστής ισχύος	PF>0,98/100V ac (σε πλήρες φορτίο)
	THD	230Vac@THD <8% (με πλήρες φορτίο)
	Αποτελεσματικότητα (τυπ.)	89%	88%
	Ισχύς αναμονής	0,4W
	Ρεύμα εισόδου (τύπος.)	κρύα εκκίνηση48A@230Vac
	Anti Surge	L-N: 2kV
	Ρεύμα διαρροής	<0,25mA/230Vac
ΠΕΡΙΒΑΛΛΟΝ	Θερμοκρασία εργασίας	ta: 45°C tc: 80°C
	Υγρασία εργασίας	20 ~ 95% RH, χωρίς συμπύκνωση
	Θερμ. Αποθήκευσης, Υγρασία	-40~80°C, 10~95%RH
	Θερμ.Συντελεστής	±0,03%/°C(0-50)°C
	Δόνηση	10~500Hz, 2G 12min./1κύκλος, περίοδος για 72min. το καθένα κατά μήκος των αξόνων X, Y, Z.
ΠΡΟΣΤΑΣΙΑ	Προστασία από υπερθέρμανση	Έξυπνη ρύθμιση ή απενεργοποίηση του ρεύματος εξόδου εάν η θερμοκρασία PCB ≥110°C, , επανέλθει αυτόματα.
	Προστασία υπερφόρτωσης	Τερματίστε την έξοδο όταν ονομαστική ισχύς≥102%, αυτόματη ανάκτηση.
	Προστασία από βραχυκύκλωμα	Τερματίζεται αυτόματα εάν παρουσιαστεί βραχυκύκλωμα, επαναφέρει αυτόματα.
	Προστασία χωρίς φορτίο	Σταθερή τάση εξόδου.
ΑΣΦΑΛΕΙΑ & EMC	Αντοχή τάσης	I/P-O/P: 3750Vac
	Αντίσταση απομόνωσης	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Πρότυπα Ασφαλείας	IEC/EN61347-1, IEC/EN61347-2-13
	Εκπομπή EMC	EN55015, EN61000-3-2 Κατηγορία C, IEC61000-3-3
	Ανοσία EMC	EN61000-4-2,3,4,5,6,8,11, EN61547
	Πρότυπο δοκιμής Strobe	IEEE 1789
ΟΙ ΥΠΟΛΟΙΠΟΙ	Διάσταση	2656335 χιλιοστά (Μ×Π×Υ)
	Συσκευασία	Κουτί
	Βάρος (G.W.)	604g±10g

Διάσταση:

Επιγραφή:

Διάγραμμα συνδεσμολογίας:

Οι μη φυσιολογικές καταστάσεις και οι αντίστοιχες μέθοδοι θεραπείας:

Ψηφιακή Διευθυνσιοδοτούμενη Διασύνδεση Φωτισμού (DALI)

Η υποτελής μονάδα DALI θα στέλνει μόνο αιτήματα κύριας μονάδας δεδομένων, δηλαδή θα υιοθετεί τη λειτουργία απάντησης εντολών

Υπάρχουν το πολύ 64 slave μονάδες στο ίδιο δίκτυο DALI, κάθε μονάδα έχει μια ξεχωριστή διεύθυνση (σύντομη διεύθυνση), μια μονάδα εξαρτημένης μπορεί επίσης να εκχωρηθεί σε μια συγκεκριμένη ομάδα και μια υποτελής μονάδα μπορεί να ανήκει σε διαφορετική ομάδα, μπορεί να υπάρχει μονάδα αποθήκευσης έως και 16 ομάδες ταυτόχρονα, κάθε μονάδα μπορεί να ορίσει 16 σενάρια.

Τα κύρια χαρακτηριστικά του πρωτοκόλλου DALI

1)Ασύγχρονη σειριακή επικοινωνία.

2) Ρυθμός baud 1200, χρησιμοποιώντας τη μορφή κωδικοποίησης Manchester.

3)Σήμα διαφορικού δύο θέσεων.

4) Το υψηλό επίπεδο όταν η διαφορική τάση είναι μεγαλύτερη από 9,5V.

5) Το χαμηλό επίπεδο όταν η διαφορική τάση είναι μικρότερη από 6,5 V.

6) Η κύρια μονάδα ελέγχει τη διαδικασία επικοινωνίας.

7)Ένα λεωφορείο DALI μπορεί να συνδεθεί με 64 σκλάβες μονάδες.

8) Κάθε μονάδα σκλάβου μπορεί να αντιμετωπιστεί ξεχωριστά.

Ηλεκτρικές προδιαγραφές DALI

Σε κατάσταση αδράνειας, από τη μέθοδο της μονάδας μηχανής για τον έλεγχο του διαύλου:

1)Υψηλή ισχύς εξόδου σε συνηθισμένο χρόνο, όχι σε παρεμβολές στο σήμα αναμονής.
